Centrales techniques de Connect Com

FiberCUBE®

FiberCUBE® POP-Station

Pensé dans les moindres détails



La station FiberCUBE® PoP (Point of Presence) est une centrale technique et constitue le cœur de l'infrastructure haut débit de la ville : Elle regroupe les connexions pour le trafic de données et le trafic vocal. La station PoP fait office de point de jonction entre le réseau étendu (WAN = Wide Area Network) et le réseau régional de fibre optique FTTH, qui arrive jusqu'à chaque raccordement individuel.



Tout sauf l'ordinaire

Le CCM FiberCUBE® remplit tous les critères du programme fédéral de soutien à la large bande en tant que centrale technique clé en main en Allemagne. Les installateurs et les utilisateurs profitent ainsi de nombreuses caractéristiques et particularités.

Fibercube image d'exemple

Avantages et caractéristiques

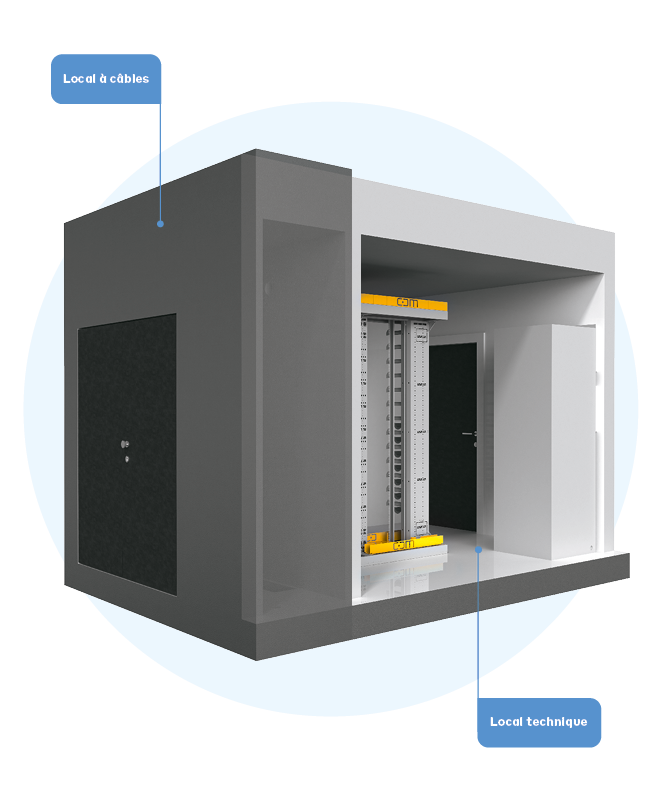

Station PoP, y compris l'étiquetage
  • Concept CCM 2 pièces
    • Séparation claire de la technique informatique et de l'infrastructure du bâtiment grâce à un local technique ou à une salle de câbles séparés, chacun avec sa propre porte d'accès
    • Pas de faux plancher, tous les travaux peuvent être effectués au niveau du sol
    Icône 2 Concept d'espace
  • Solution de système modulaire
    • Tous les composants réseau passifs (CCM CARMA racks, CCM SLITE panneaux) ainsi que d'autres composants importants pour le système
      (gestion des tuyaux, climatisation,...) d'un seul fournisseur
    • Les exigences spécifiques du client sont réalisables à tout moment
    Solution d'icône
  • Configurations personnalisées
    • Grand choix de configurations standard en ce qui concerne la taille, la façade, la forme du toit…
    • Plusieurs options d'extension : Intégration de photovoltaïque, stations de recharge électrique…
    • Possibilité de concepts de bâtiments et d'extension spécifiques au client
    Icône Variantes de toit
  • Des services complets
    • Conseil et service compétents par des collaborateurs expérimentés : du premier contact à l'installation en passant par la conception et la fabrication
    • Facile à installer grâce au système „Plug & Play“ : souffler les fibres, les épisser, c'est tout !
    Services d'icône
  • Matériau de construction durable
    • Petite empreinte carbone2 grâce à l'utilisation de bois, matière première renouvelable
    • Construction individuelle possible grâce à de très bonnes propriétés de traitement
    • Des coûts réduits pour la climatisation grâce à de bonnes propriétés d'isolation
    Icône de la durabilité

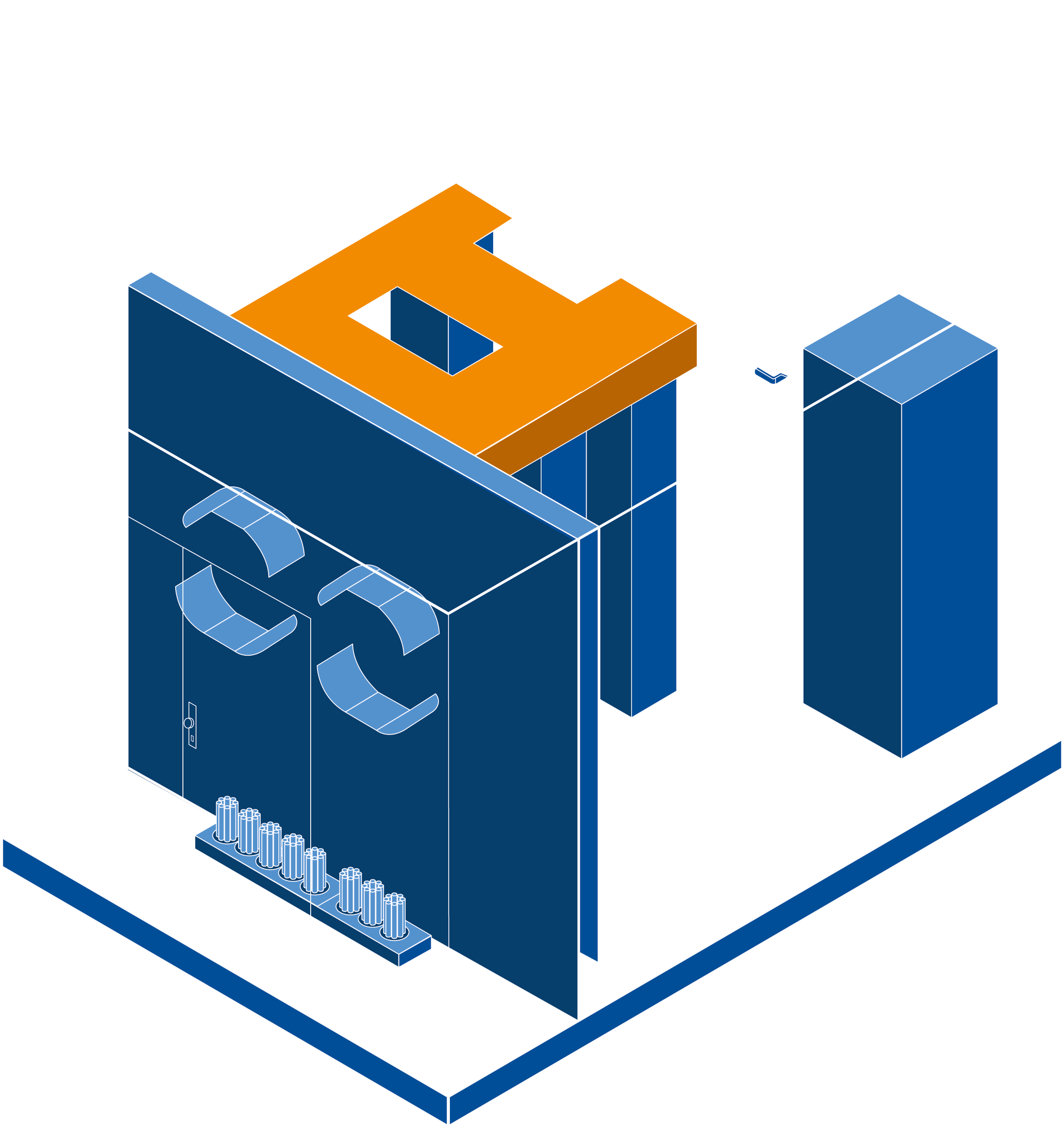

Concept 2 pièces
Deux pièces, pas de double plancher

1

Salle des câbles

  • Réception et interception des raccords de tuyaux entrants
  • Espace de rangement pour le passage des microcâbles
  • Emplacement de distribution pour les câbles d'alimentation
  • Entrée séparée : accès réservé au personnel d'installation autorisé

2

Salle technique

  • Technique passive : raccordement des fibres optiques dans les panneaux de brassage CCM, distribution vers les applications FTTx
  • Technique active : environnement climatisé pour les composants techniques sensibles
  • Entrée séparée : accès réservé au personnel autorisé des communes ou des opérateurs de réseau
PoP Station 2 Salle Concept

Construction sans double plancher


Le CCM FiberCUBE est dépourvu de double plancher : Cela permet au personnel de montage et de
service d'effectuer toutes les étapes de travail en position debout de manière confortable et ergonomique.

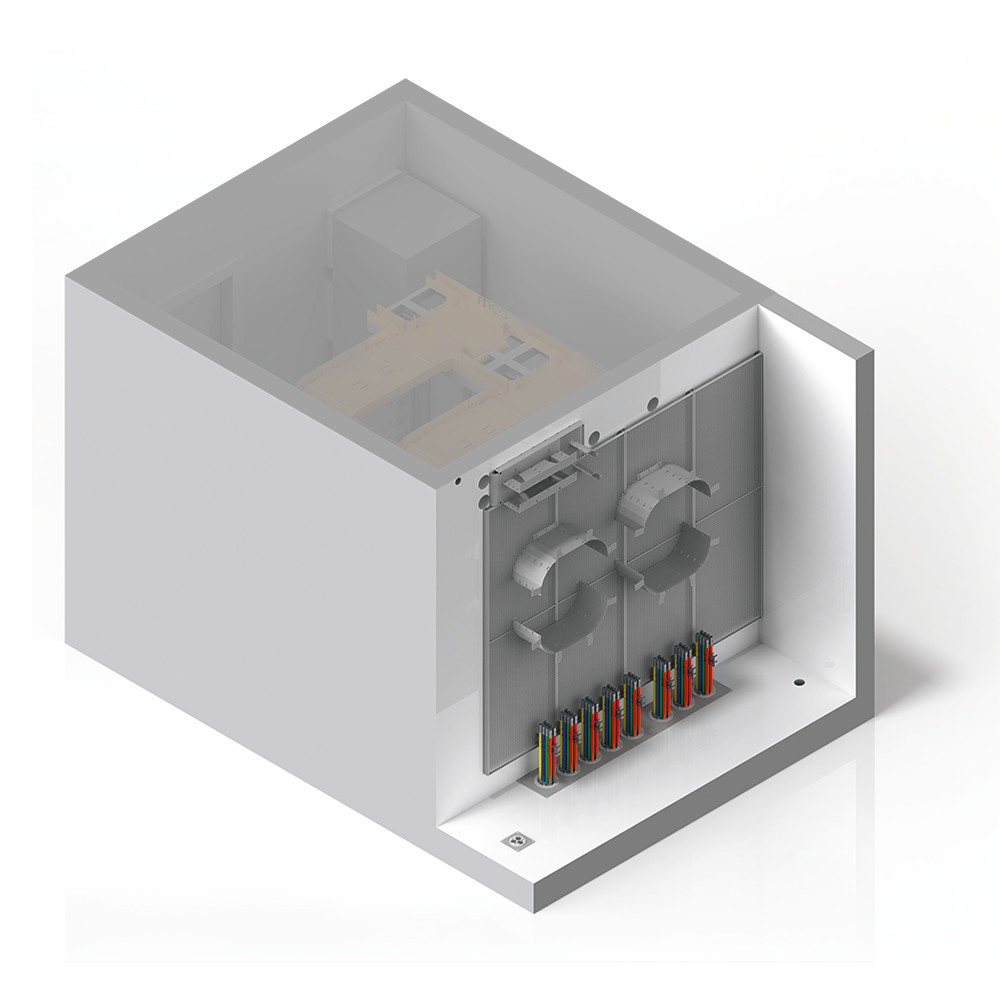

Compartiment à câbles dans le CCM FiberCUBE®

La gestion des câbles en toute simplicité

  • Gestion des surlongueurs
    • Guidage optimal des câbles et respect des rayons de courbure prescrits
    • Protection contre la traction des câbles dans le local technique
    • Rangement intermédiaire des câbles qui seront traités ultérieurement

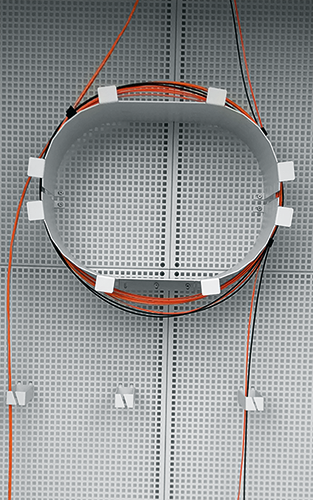

    Gestion des surlongueurs FiberCUBE

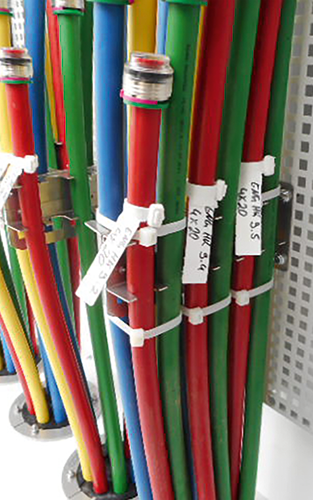

  • Gestion des gaines vides
    • Finition et fixation structurées des microconduites entrantes et sortantes
    • Plus de visibilité et un montage simple des raccords gaz/eau grâce à une disposition étagée des cornières d'arrêt des micro-tubes
    Gestion des gaines FiberCUBE

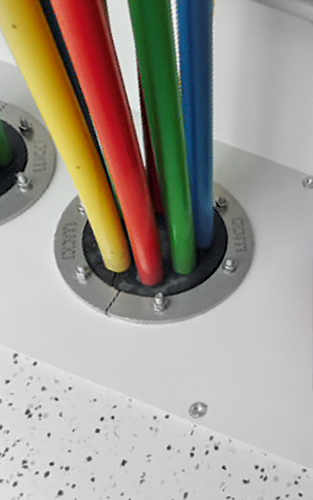

  • Système d'étanchéité
    • Etanchéité sûre des microconduites entrantes (de 7 à 20 mm), donc étanche au gaz et à l'eau par rapport au bâtiment (jusqu'à 2,5 bar)
    • La décharge de traction est garantie
    • Possibilité de combinaison avec différentes tailles de tuyaux et d'adaptation spécifique
    Système d'étanchéité Fibercube

Local technique dans le CCM FiberCUBE®

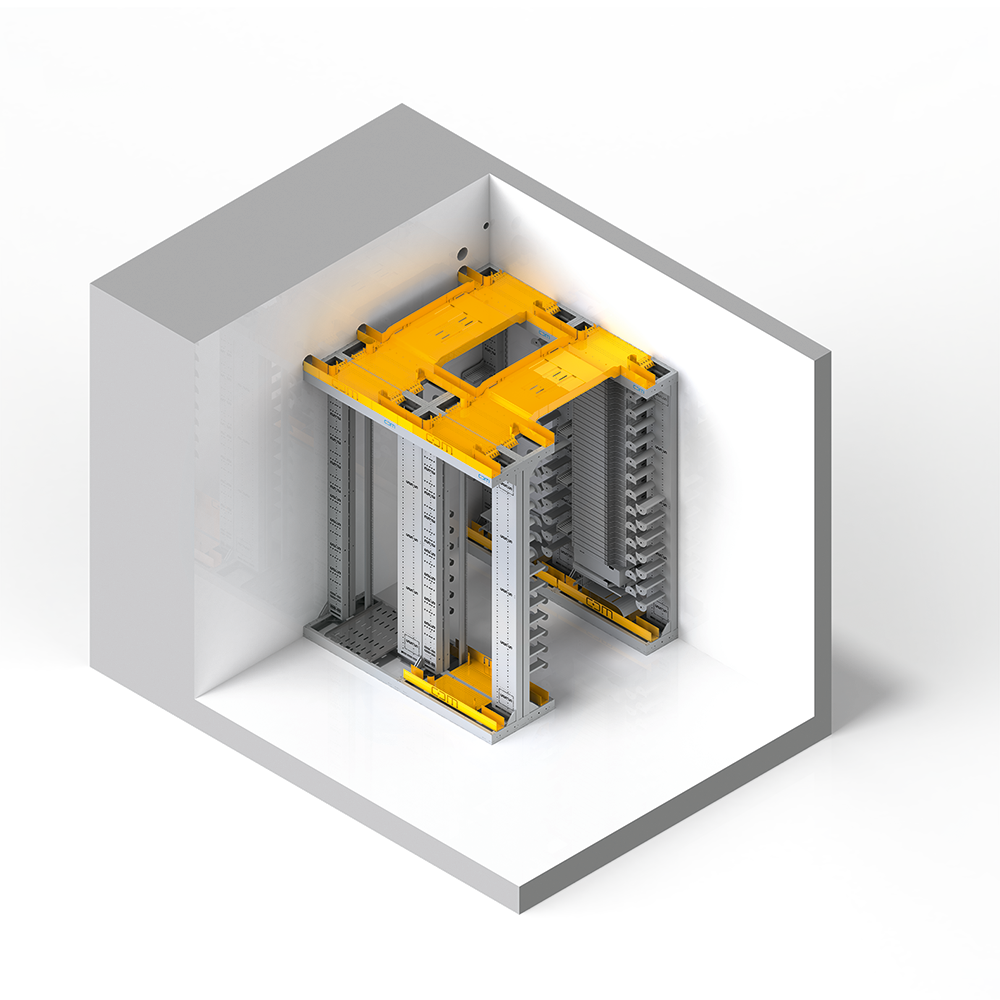

La technique passive et active en main

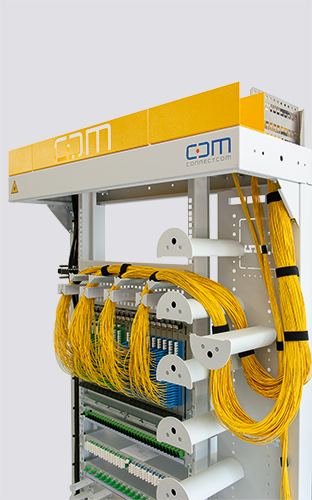

  • Système de racks CCM CARMA
    • Différentes variantes de hauteur : 1,0 m ; 1,8 m ; 2,0 m ; 2,2 m
    • Construction à profondeur variable, changement facile du plan de câblage Panneau avec easyFIX, série de bâtis 19“- ou ETSI pour technique active possible
    • Multirack pour solutions d'interconnexion ou autres souhaits spécifiques du client
    En savoir plus sur CARMA
    Système de racks CARMA

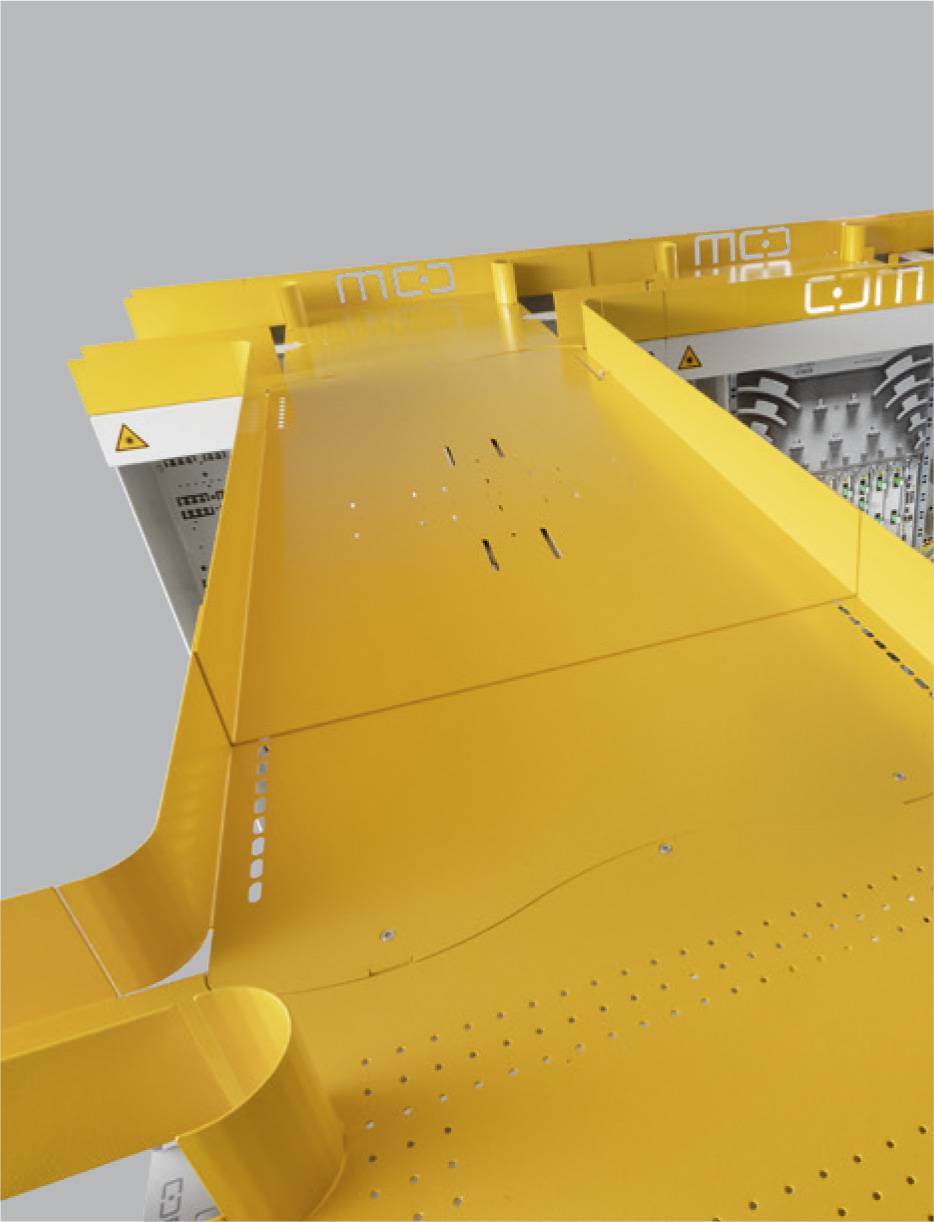

  • FiberLANE® Système de chemin de câbles
    • Solution modulaire pour la gestion en rack des câbles à fibres optiques et des câbles de raccordement
    • Des rayons de courbure optimaux toujours garantis
    • Composants en acier de haute qualité, revêtus par poudre, pour une utilisation durable
    • Disponible en deux variantes : CCM FiberLANE® CA pour le montage direct sur le système de rack CCM CARMA® et CCM FiberLANE® FX pour le montage au plafond ou au mur
    En savoir plus sur FiberLANE
    Système de chemins de câbles FiberLANE

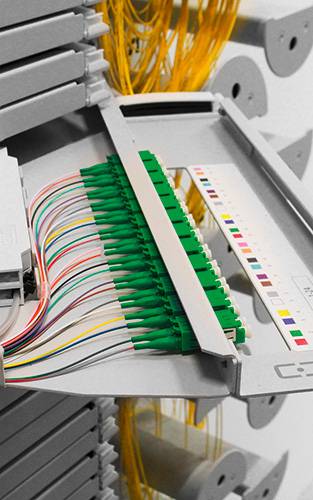

  • SLITE™ Panneau de brassage fibre optique
    • Spécialement conçu pour l'utilisation dans les systèmes CARMA®
    • Permet une densité de ports pour jusqu'à 96 raccords LCAPC sur une unité intérieure
    • Montage frontal et arrière possible grâce à des équerres de montage réglables
    En savoir plus sur SLITE
    Boîtier multifonctionnel MFG avec panneau de brassage SLITE

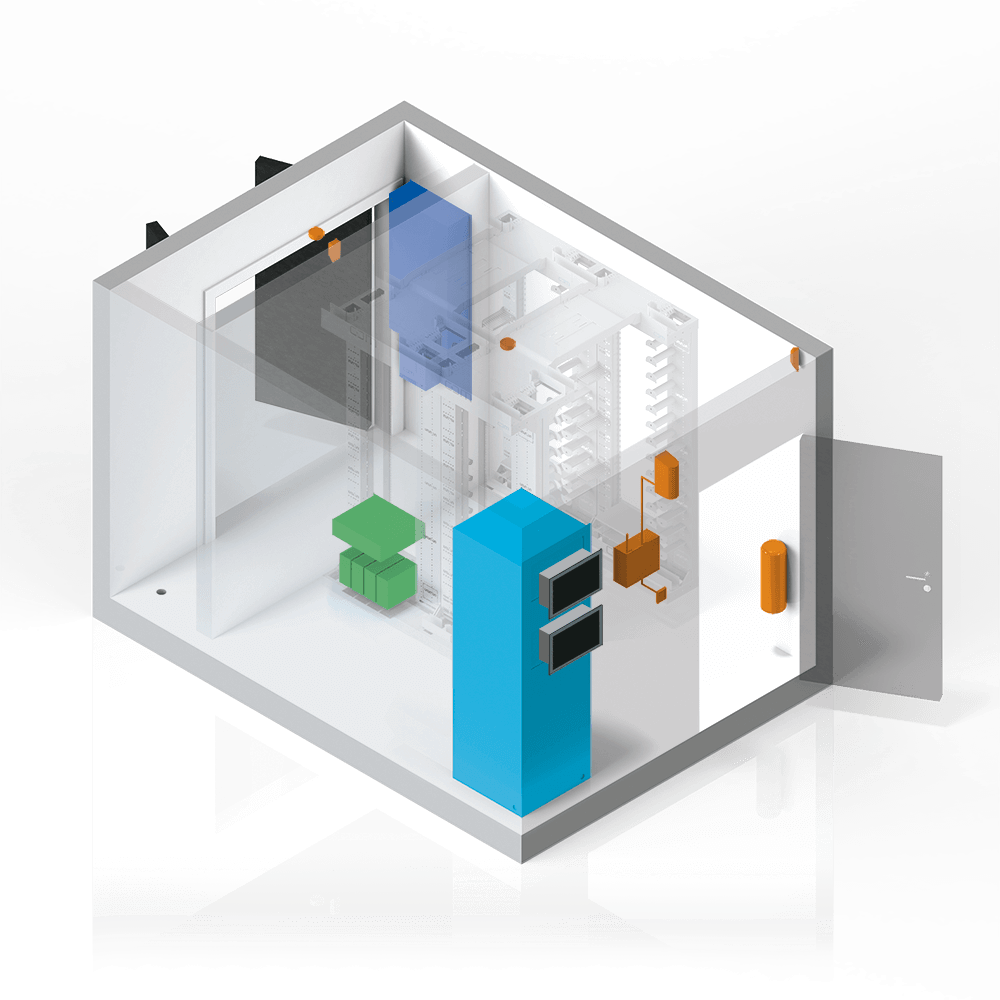

Équipement du CCM FiberCUBE

Solutions pour la climatisation, la sécurité et UPS

  • Sous-distribution électrique

    Pour assurer la distribution de l'énergie dans le réseau basse tension, le CCM FiberCUBE® est équipé d'une sous-distribution selon les indications du client. L'alimentation électrique est assurée par une armoire de distribution. Un kit d'électricité et d'éclairage parfaitement adapté à la taille du CCM FiberCUBE® est compris dans le volume.

  • Alimentation électrique sans interruption (UPS)

    Pour éviter une panne de la technique active en cas d'interruption de l'alimentation électrique, nous utilisons pour nos CCM FiberCUBE® des accumulateurs d'énergie qui garantissent une alimentation électrique ininterrompue (UPS):

    • Alimentation électrique sûre des consommateurs raccordés au moyen d'accumulateurs d'énergie intégrés
    • Garantie d'un fonctionnement durable du réseau
  • Climatisation

    L'entretoise amovible et montable sans outil permet d'accéder librement aux composants actifs et passifs et facilite ainsi leur montage, leur maintenance et leur utilisation.


    La barrette intermédiaire amovible permet également de minimiser le travail et le temps nécessaires à la pose des câbles de raccordement.

  • Paquets de sécurité

    Pour protéger les zones techniquement sensibles contre tout accès non autorisé, nous proposons notre CCM FiberCUBE® avec différents packs de sécurité. Selon la configuration, ceux-ci comprennent les composants suivants:

    • Système de verrouillage électronique
    • Système d'accès et de contrôle RFID
    • Capteur de température et d'humidité
    • Détecteur de fumée ou détecteur d'eau
    • Détecteur de mouvement infrarouge respectivement dans le local technique et le local de câblage
    • Système d'alarme sans fil
    • Signal optique-acoustique
    • CO2 coupe-feu
    • Lampe de secours à accumulateur

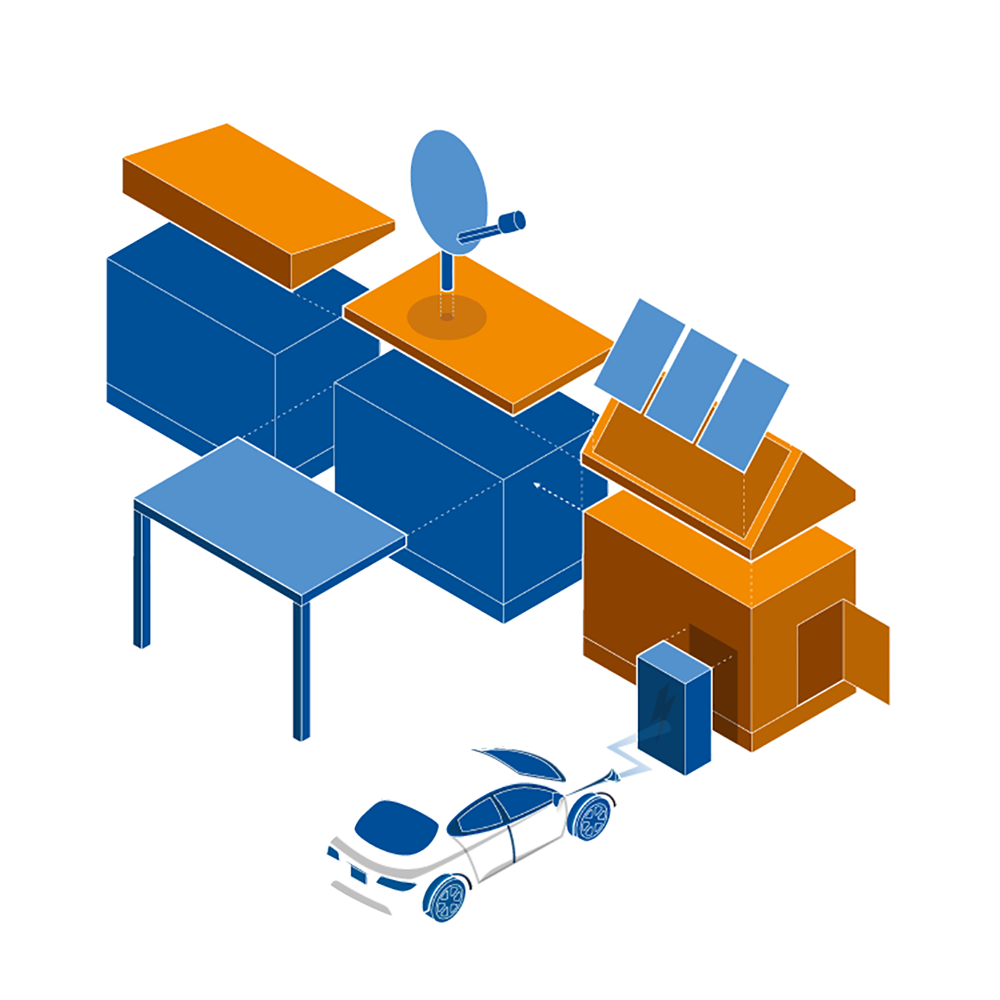

CCM FiberCUBE® Exécutions
Standard ou sur mesure

Descriptif standard

Le CCM FiberCUBE® est disponible en usine en trois versions standard  – chacune adaptée à un nombre différent de participants.



Solutions spécifiques aux clients

Le CCM FiberCUBE® peut également être livré sous forme de solution complète sur mesure – parfaitement adaptée à vos exigences et à vos spécifications.

FiberCUBE solution personnalisée

FiberCUBE® tailles standard

  • CCM FiberCUBE®

    5'000

    7'500

    10'000

    Dimensions
    LxlxH [m]

    4,10 x 2,98 x 3,17

    5,00 x 2,98 x 3,17

    6,00 x 2,98 x 3,17

    Max. Nombre
    de fibres

    5000

    7500

    10000

CCM FiberCUBE® Options de conception

S'adapte toujours. Et partout ailleurs.



Afin d'intégrer au mieux le CCM FiberCUBE® dans l'architecture urbaine du lieu d'utilisation, nous proposons à nos clients une multitude d'options de conception : de la forme du toit à la couleur en passant par le matériau de la façade.



Tout sauf l'ordinaire

Le CCM FiberCUBE® remplit tous les critères du programme fédéral de soutien à la large bande en tant que centrale technique clé en main. Les installateurs et les utilisateurs bénéficient de nombreuses caractéristiques et particularités.

Différentes formes de toit

FiberCUBE option toit plat

Toiture plate

  • Bétoné
  • Toiture végétalisée possible
  • Exécution sans débord de toit
  • Développement interne
FiberCUBE® POP-Station Exemple de toit en appentis

Toit en appentis

  • Différents angles d'inclinaison du toit
  • Différentes couleurs de tuiles
  • Possibilité d'intégrer le toit
  • Couverture métallique possible
FiberCUBE® POP-Station avec toit à deux pentes

Toit à deux pentes

  • Différents angles d'inclinaison du toit
  • Différentes couleurs de tuiles
  • Gouttière des deux côtés

Différentes façades

Façade en crépi

Crépi

  • Couleurs d'enduits en couches successives
Façade en briques

Clouage

  • Un grand choix de briques rotatives
Façade en bois

Bois

  • Différentes essences de bois
  • Naturel ou lasuré
Bande alu Image

Alucobond®

  • Différents coloris

Alucobond® avec choix du motif

  • Tout motif réalisable (peinture, graffiti, pelliculage...)
  • Possibilité de personnaliser la finition

CCM FiberCUBE® sur mesure

Faites selon vos spécifications

Qu'il s'agisse d'une centrale technique, d'une centrale locale ou d'un nœud pour les réseaux de fibres optiques FTTx : Le CCM FiberCUBE peut également être fabriqué sur mesure et prêt à l'emploi  – selon vos spécifications individuelles.



Exemples d'exigences spécifiques aux clients

  • Peu de surface de construction ou hauteur limitée
  • Accrochage et intégration aux bâtiments d'infrastructure existants
  • Des contraintes particulières liées à l'urbanisme
  • Extension d'une station PoP existante
  • Extension fonctionnelle avec photovoltaïque, chargeur électrique, antenne de téléphonie mobile, etc.

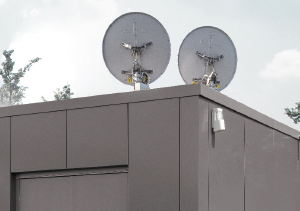

Station FiberCUBE® POP avec antenne relais
Avec antenne directionnelle montée
Borne de recharge électrique avec PoP
Avec station de recharge électrique intégrée

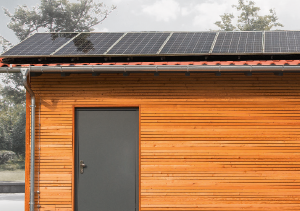

Exemple PoP avec photovoltaïque
Avec photovoltaïque intégré
Vous avez besoin d'un service de qualité ?

Vous avez des exigences individuelles?

Pas de problème : le CCM FiberCUBE® peut être réalisé dans pratiquement n'importe quelle taille (L x l x H); toujours adapté aux conditions spécifiques de votre site ou de votre réseau et conçu et construit selon vos souhaits spécifiques. N'hésitez pas à nous contacter ! L'équipe de projet CCM trouvera avec vous la solution parfaite pour votre projet.

Prendre contact

CCM FiberCUBE® Construction

Durable et efficace sur le plan énergétique



Pour la construction de notre CCM FiberCUBE®, nous misons sur des matières premières renouvelables, une longue expérience et des tests continus. Le CCM FiberCUBE® prouve de manière impressionnante que cela peut même être un avantage pour les composants techniques sensibles.

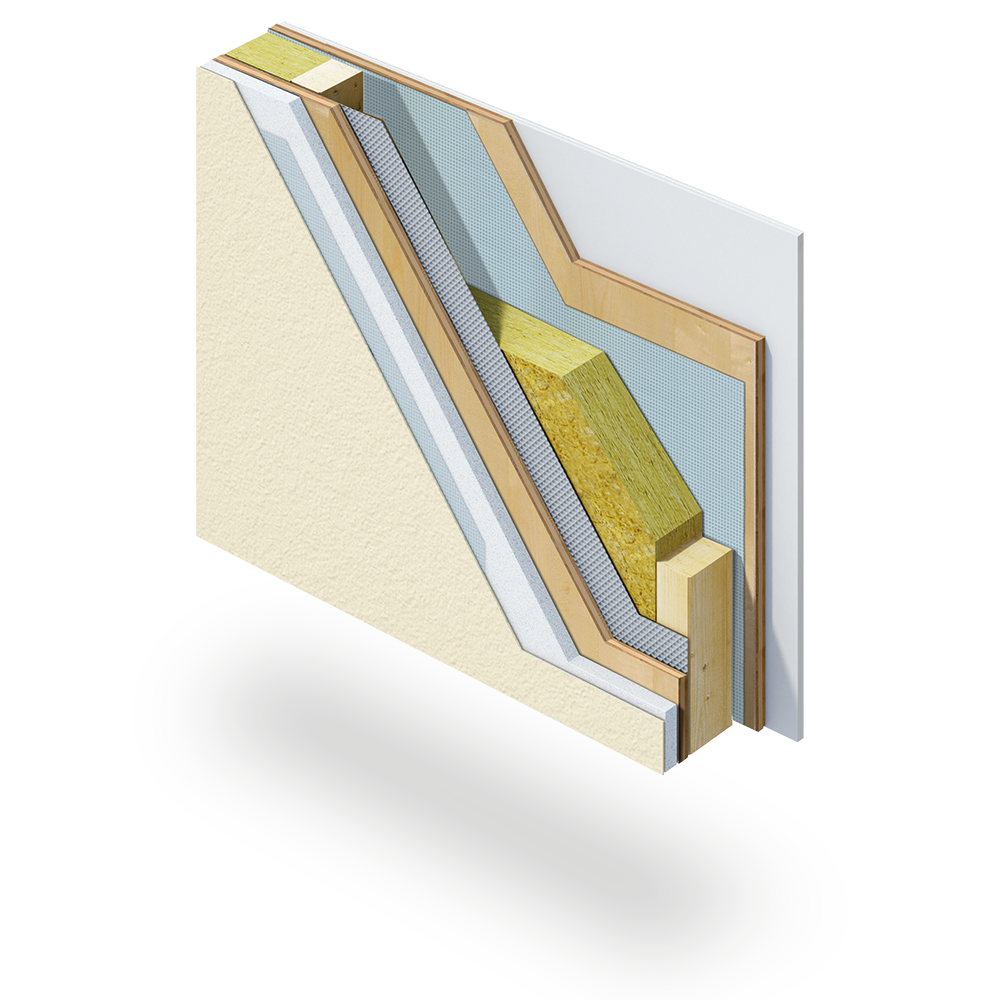

Une construction innovante à ossature bois

Une construction innovante en bois


La construction du CCM FiberCUBE® est une construction en bois. Les propriétés isolantes du bois assurent un meilleur climat intérieur, ce qui permet de réduire sensiblement les coûts d'exploitation de la climatisation.

  • Climatisation efficace sur le plan énergétique de la technique intérieure
  • Poids total réduit, donc plus facile à transporter
  • Les parois extérieures étanches à l'air et à la chaleur disposent d'une très bonne valeur d'isolation acoustique et thermique

Une matière première de base renouvelable


Le bois, matière première renouvelable et extrêmement facile à travailler, constitue la base de la construction de base de notre CCM FiberCUBE®.

  • Une construction individuelle est possible
  • Matériaux recyclables
  • De la gestion forestière régionale selon PEFC
  • Peu d'empreinte carbone2 au niveau du rosaire
Issu d'une gestion forestière régionale selon le PEFC

Vidéo produit CCM ONE® Manchon à fusionner

Sehen Sie in diesem Video einen Spezialfall, der die Flexibilität der Holzständerkonstruktion zeigt:
Aufgrund der engen Zufahrtswege und beengter Platzverhältnisse im Hinterhof eines Altstadtgebäudes konnte der FiberCUBE® nicht als komplettes Fertiggebäude gestellt werden, sondern wurde in Einzelteilen angeliefert und vor Ort zusammengebaut.
