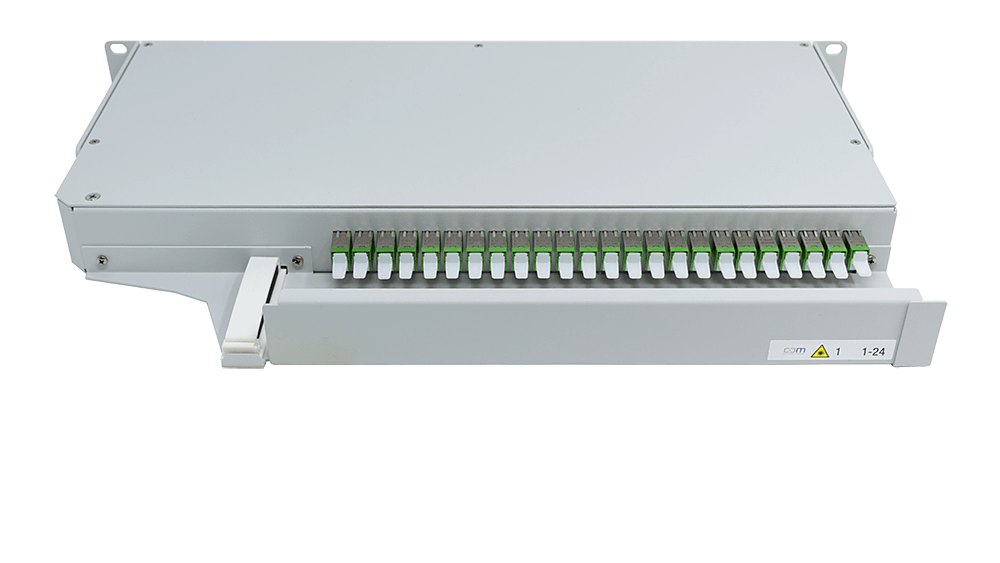

Panneau SLITE

Panneau SLITE, panneau d'épissure et tablette

La série de panneaux de brassage CCM SLITE a été spécialement conçue pour être utilisée dans les CCM CARMA ODF et 19″ Rack. Les équerres de montage réglables permettent un montage frontal ou arrière.

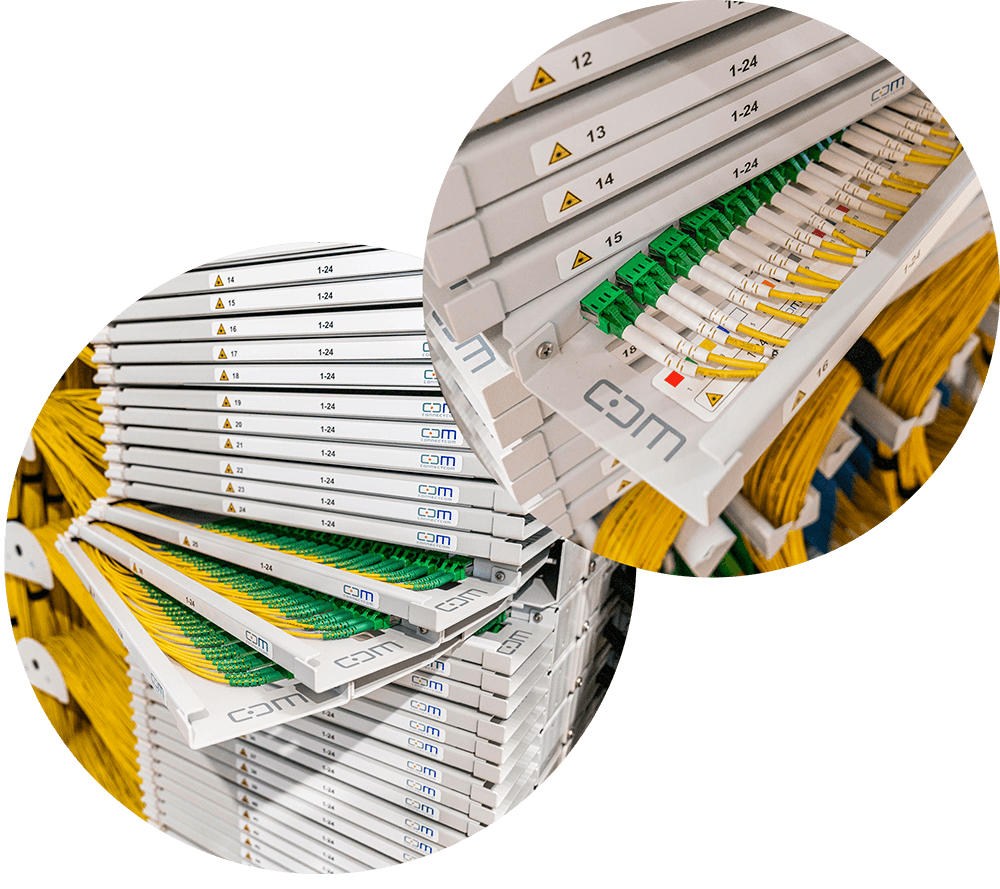

Série de panneaux de brassage SLITE

Les panneaux SLITE pivotant vers la droite sont utilisés lorsque l'alimentation des chargeurs de batterie doit se faire par le côté gauche et l'acheminement des cordons de brassage par le côté droit du rack CARMA.

Les panneaux SLITE pivotant vers la gauche sont utilisés lorsque l'alimentation des chargeurs de batterie doit se faire par le côté gauche et l'acheminement des câbles de patch par le côté gauche du rack CARMA.

Panneau SLITE

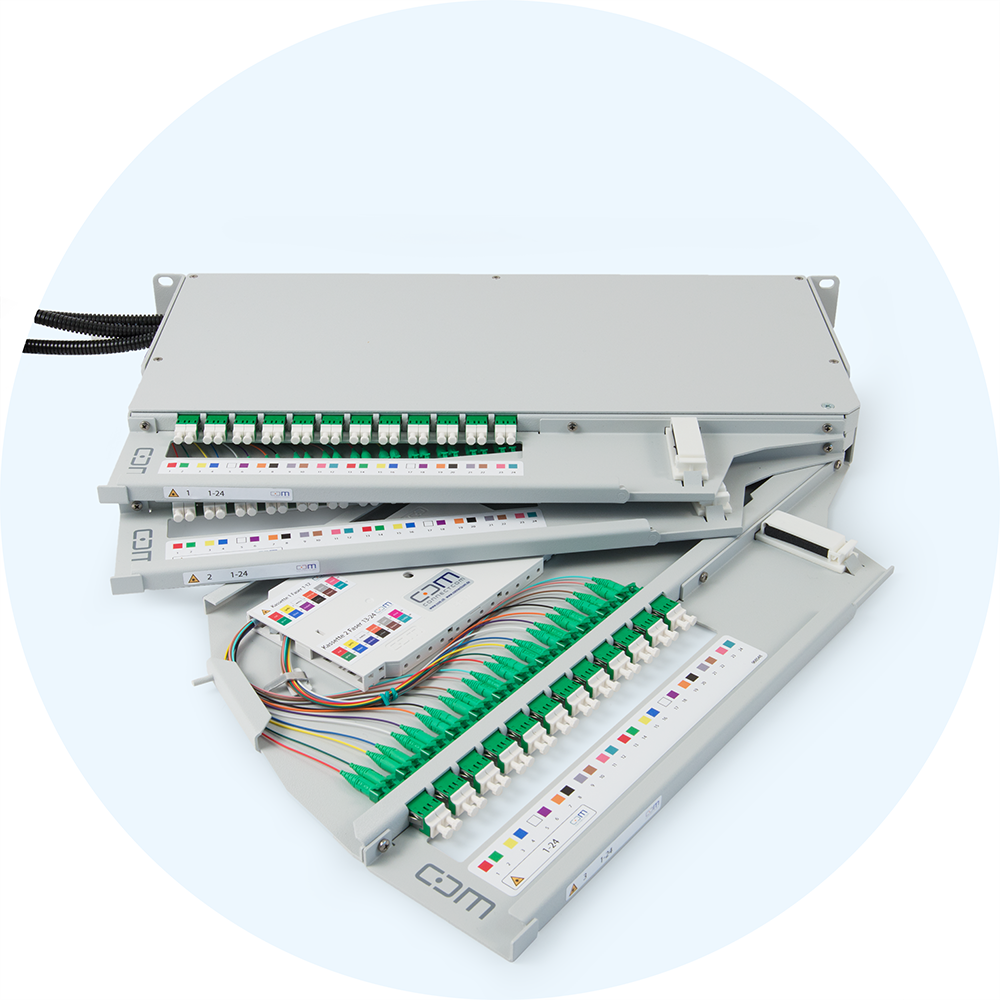

Avantages et caractéristiques

Guide de sélection

Aide au choix du panneau 1U SLITE:

  •

    1U SLITE Basic

    1U SLITE PRO

    1U SLITE HD

    1U SLITE UHD

    Application

    Panneau de patch d'épissure, fanout, patch/patch

    Panneau de patch d'épissure, fanout, patch/patch

    Panneau de patch d'épissure, fanout, patch/patch

    Panneau de patch d'épissure, fanout, patch/patch

    Matériel

    Acier

    Acier

    Acier

    Acier

    Nombre de tiroirs

    1

    2

    3

    2

    Connecteur à fiches

    E2000, SC, LC

    E2000, SC, LC

    E2000, SC, LC

    LC

    Nombre de ports/fibres

    24/48

    24/48

    36/72

    48/96

Variantes

  • Panneau CCM 1U SLITE Basic

    48 ports répartis sur 1 tiroir avec 12 raccords LCAPC Quad. L’introduction se fait par deux tuyaux de 10mm.

    • Couplements : LC, SC, E2000
    • Type de fibre : monomode 9 /125 G.652.D
    • Code couleur : SWI
    panneau d'épissure 3HE PRO pivotant à droite

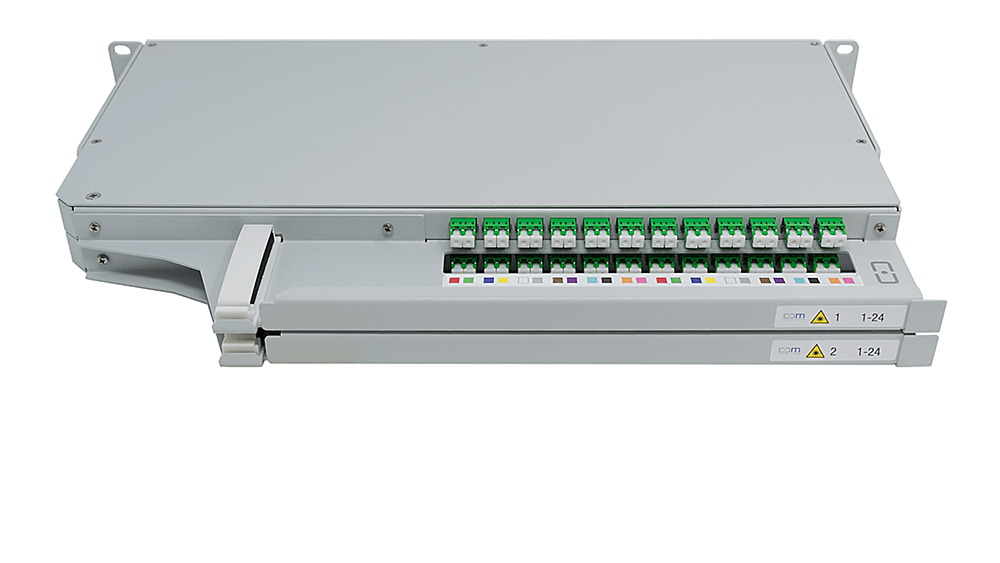

  • CCM 1U SLITE Panneau PRO

    48 ports répartis sur 2 tiroirs avec 12 coupleurs LCAPC Duplex chacun. L'alimentation se fait par un tuyau ondulé de 10 mm par tiroir.

    • Coupleurs : LC, SC, E2000
    • Type de fibre : monomode 9 /125 G.652.D
    • Code couleur : SWI
    Panneau de brassage 1HE SLITE PRO gauche

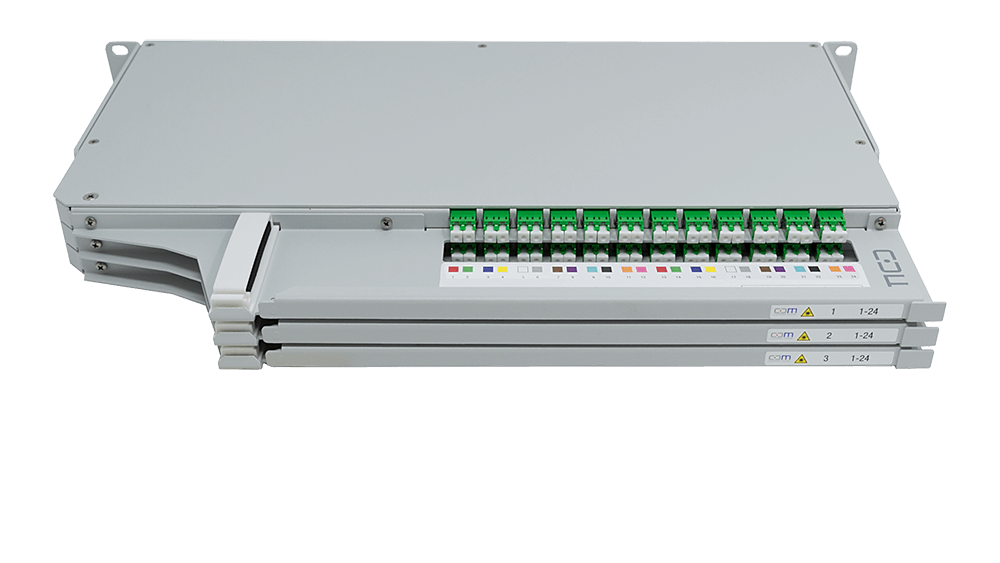

  • CCM 1U SLITE Panel HD

    72 ports répartis sur 3 tiroirs avec 12 coupleurs LCAPC Duplex chacun. Solution haute densité pour une densité de ports très élevée. L'alimentation se fait par un tuyau ondulé de 10 mm par tiroir.

    • Coupleurs : LC, SC, E2000
    • Type de fibre : monomode 9 /125 G.652.D
    • Code couleur : SWI
    Panneau de brassage 1HE SLITE PRO gauchev

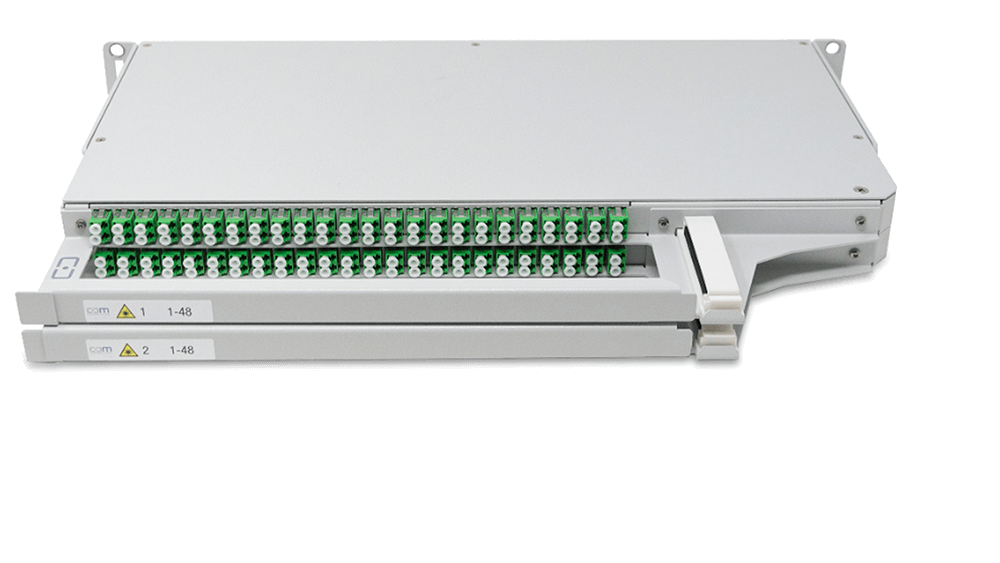

  • Panneau CCM 1U SLITE Ultra HD

    96 ports répartis sur 2 tiroirs avec 24 coupleurs LCAPC Duplex chacun. Solution ultra haute densité pour une densité de ports maximale. L'alimentation se fait par un tuyau ondulé de 10 mm par tiroir.

    • Coupleurs : LC, SC, E2000
    • Type de fibre : monomode 9 /125 G.652.D
    • Code couleur : SWI
    Panneau de brassage SLITE Ultra HD

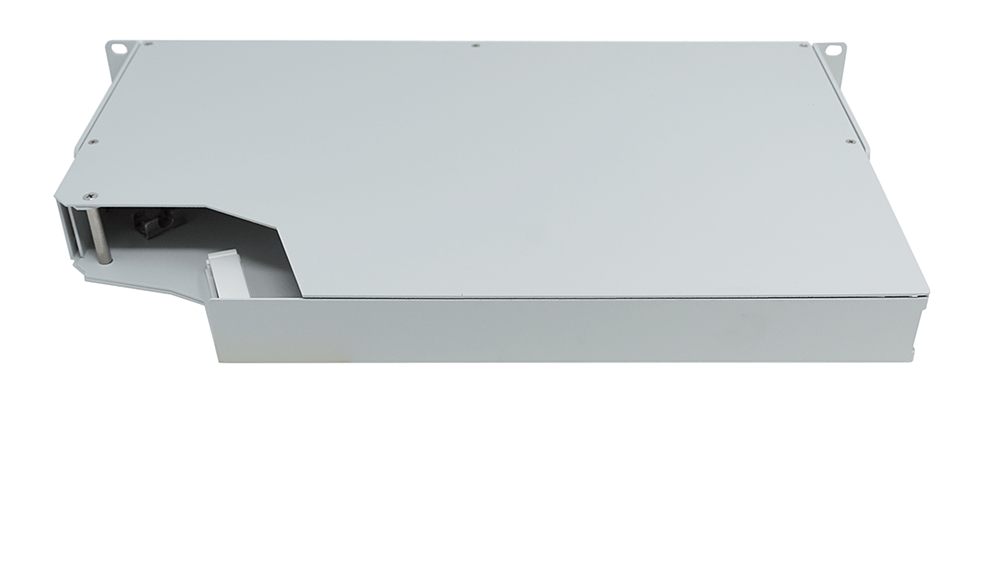

  • CCM 1U SLITE Rangement

    Les étagères CCM SLITE ont été spécialement conçues pour être utilisées dans le CCM CARMA ODF et 19" Rack. Dans la tablette pour chargeurs de batterie, les chargeurs de batterie non utilisés peuvent être rangés pour une utilisation ultérieure via trois fentes ondulées de 10 mm. Les cordons de brassage inutilisés peuvent être protégés dans le bac de rangement des cordons de brassage.

    • Rangement en aluminium peint par poudrage
    • 19" 1U, 44.5 x 465 x 277 mm (H x L x P)
    • Réglable en profondeur en continu
    • Tiroir pivotant à droite ou à gauche
    • Pour ranger en toute sécurité les fils de connexion ou les cordons de brassage non utilisés
    • Matériel de montage M6 inclus
    • Accès au support de chargeur de batterie par trois fentes ondulées de 10 mm
    CCM 1HE SLITE Rangement pour chargeur de batterie à gauche
  • CCM 1U SLITE Panneau de splitter

    Le panneau de répartition CCM peut contenir jusqu'à 9 répartiteurs CCM PLC et les câbles de raccordement peuvent être dirigés vers l'extérieur. Nombre de fouets de câbles de raccordement : max. 96 pièces

    • Panneau de distribution en aluminium revêtu par poudre
    • 19" 1U, 44.5 x 465 x 277 mm (H x L x P)
    • Réglable en profondeur en continu
    • Tiroir pivotant à droite ou à gauche
    • Pour le montage de jusqu'à 9 séparateurs CCM PLC
    • Matériel de montage M6 inclus
    • Décharge des fouets vers l'extérieur grâce à un serre-câble
    CCM 1HE SLITE Rangement pour chargeur de batterie à gauche

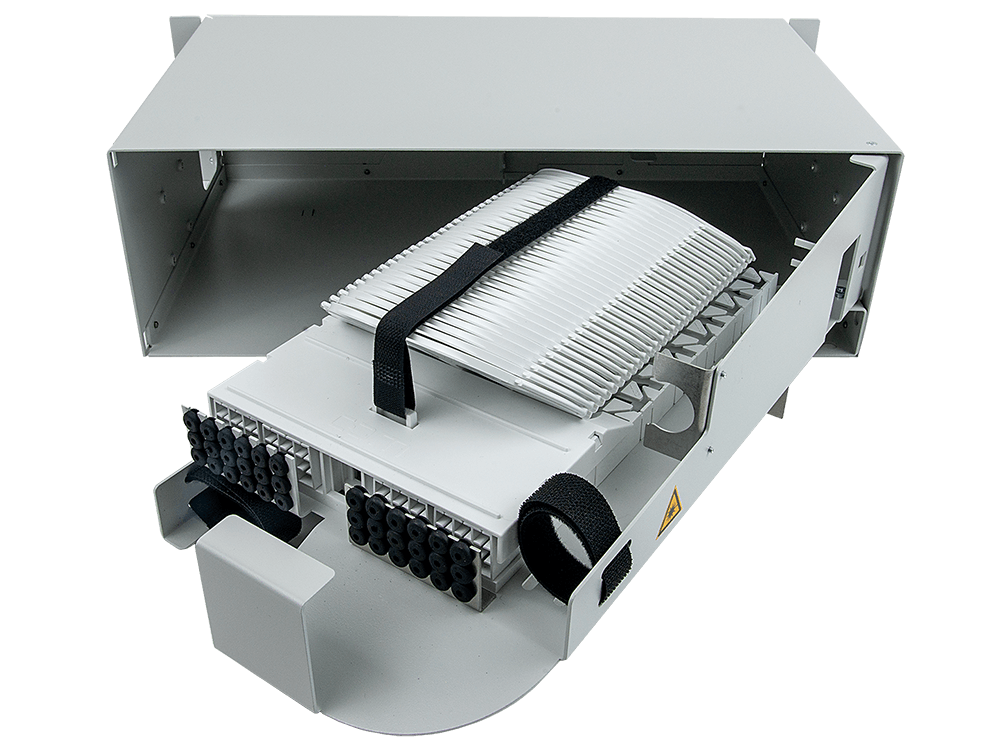

  • CCM 3U Panneau d'épissure PRO

    Le panneau d'épissures 3U PRO a été spécialement conçu pour être utilisé dans les racks CCM CARMA ODF et les racks 19". Le panneau d'épissures permet une gestion des fibres individuelles en combinaison avec le panneau de brassage SLITE. Le panneau d'épissure peut également être utilisé pour la réalisation d'épissures de transit.

    • Châssis en acier riveté RAL7035 avec équerre d'angle
    • 19" 3U, 133,5 x 465 x 277mm (H x L x P)
    • Réglable en profondeur sur quatre positions possibles
    • Tiroir pivotant à droite ou à gauche
    • Matériel de montage M6 inclus
    panneau d'épissure 3HE PRO pivotant à droite

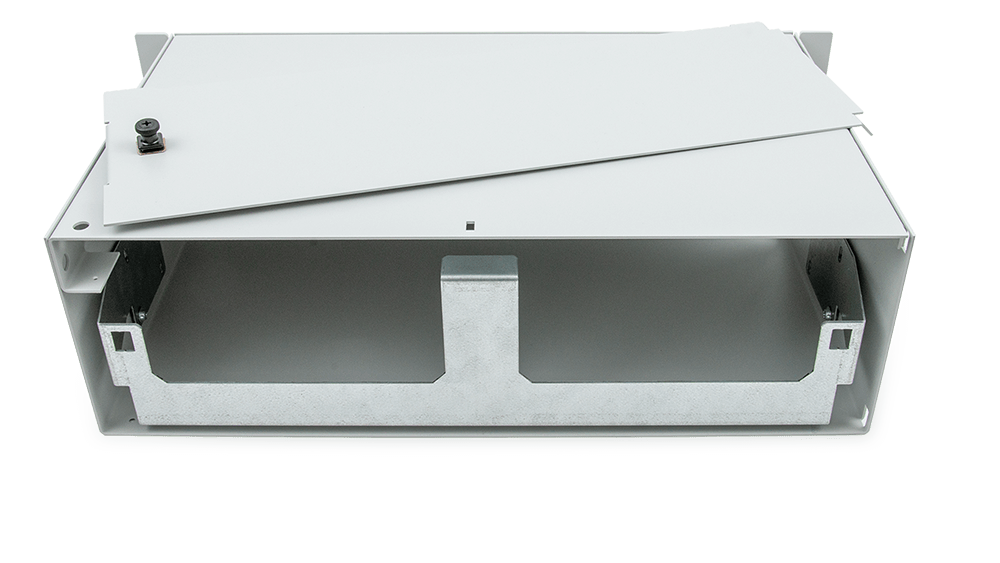

  • CCM 3U Rangement pour chargeur de faisceau

    La tablette pour chargeurs de batterie 3U a été spécialement conçue pour être utilisée dans les racks CCM CARMA ODF et 19". Le plateau a une capacité de 48 fils de cuivre à 24 fibres ou de 72 fils de cuivre à 12 fibres. La longueur maximale de chaque fil de cuivre est de 5,5 m.

    • Châssis en acier riveté RAL7035 avec cornière d'angle
    • 19" 3U, 133,5 x 465 x 27 mm (hxlxp)
    • Réglable en profondeur sur quatre positions possibles
    • Matériel de montage M6 inclus
    • Tube de protection DN 23 (tuyau ondulé)
    • inclus
    SLITE Rangement de chargeurs de liasses
