Wo sich Packungsdichte und
Übersichtlichkeit ergänzen

SLITE®-Panel

SLITE® Panel, Spleisspanel und Ablage

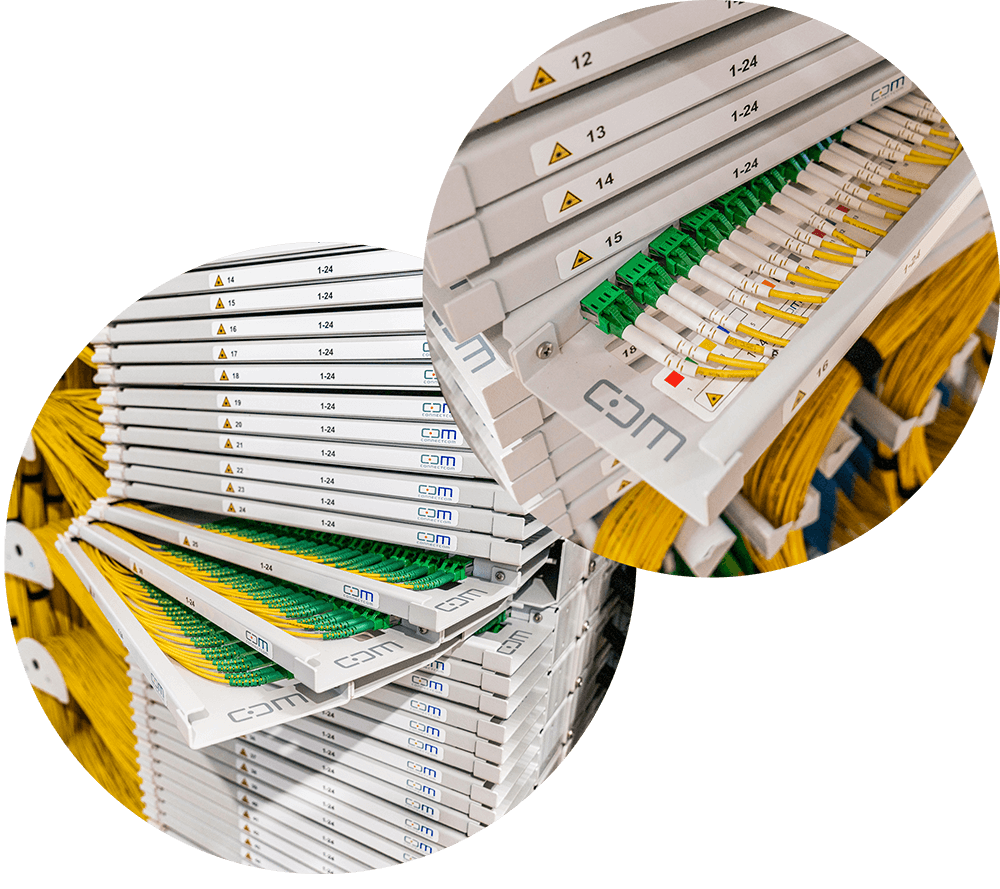

Die CCM SLITE Patchpanel Reihe wurde speziell für den Einsatz in CCM CARMA ODF und 19″ Rack entwickelt. Durch die verstellbaren Montagewinkel ist eine frontseitige sowie rückseitige Montage möglich.

SLITE Patchpanel Reihe

Die nach rechts ausschwenkenden SLITE Panels werden verwendet, wenn die Zuführung der Bündelader über die linke Seite und die Führung der Patchkabel über die rechte Seite des CARMA Racks erfolgen soll.

Die nach links ausschwenkenden SLITE Panels werden verwendet, wenn die Zuführung der Bündelader über die linke Seite und die Führung der Patchkabel über die linke Seite des CARMA Racks erfolgen soll.

SLITE Panel

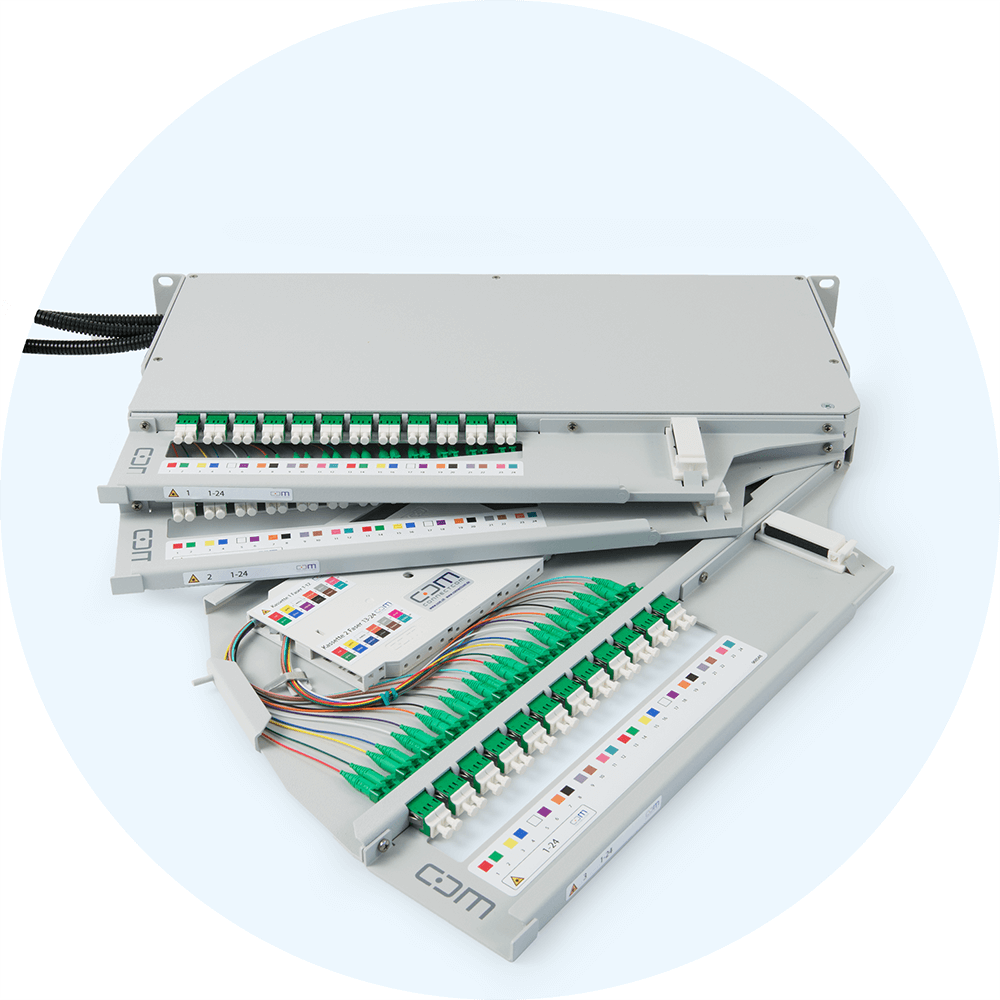

Vorteile und Features

  • Flexibel einsetzbar
    • Montage in 19’’ Schränken oder in CARMA ODF Racks
  • Konstruktion
    • Stahlblech Pulverbeschichtet
    • Stufenlos tiefenverstellbar
    • Schwenkbare Schublade für vereinfachte Installations- & Wartungsarbeiten
    • 13mm Flexrohre für Zuführung von sämtlichen Bündeladern
  • Packungsdichte
    • Hohe Packungsdichte bei SLITE HD (72 Fasern LC auf 1HE)
  • Lieferumfang und Beschriftungsmöglichkeit
    • Befestigungsmaterial im Lieferumfang enthalten
    • Beschriftungsmöglichkeit nach Kundenwunsch

Auswahlhilfe

Auswahlhilfe 1HE SLITE Panel:

  •

    1HE SLITE Basic

    1HE SLITE PRO

    1HE SLITE HD

    1HE SLITE UHD

    Anwendung

    Spleisspatch-, Fanout-, Patch/Patch-Panel

    Spleisspatch-, Fanout-, Patch/Patch-Panel

    Spleisspatch-, Fanout-, Patch/Patch-Panel

    Spleisspatch-, Fanout-, Patch/Patch-Panel

    Material

    Stahl

    Stahl

    Stahl

    Stahl

    Anzahl Schubladen

    1

    2

    3

    2

    Steckverbinder

    E2000, SC, LC

    E2000, SC, LC

    E2000, SC, LC

    LC

    Anzahl Ports/Fasern

    24/48

    24/48

    36/72

    48/96

Varianten

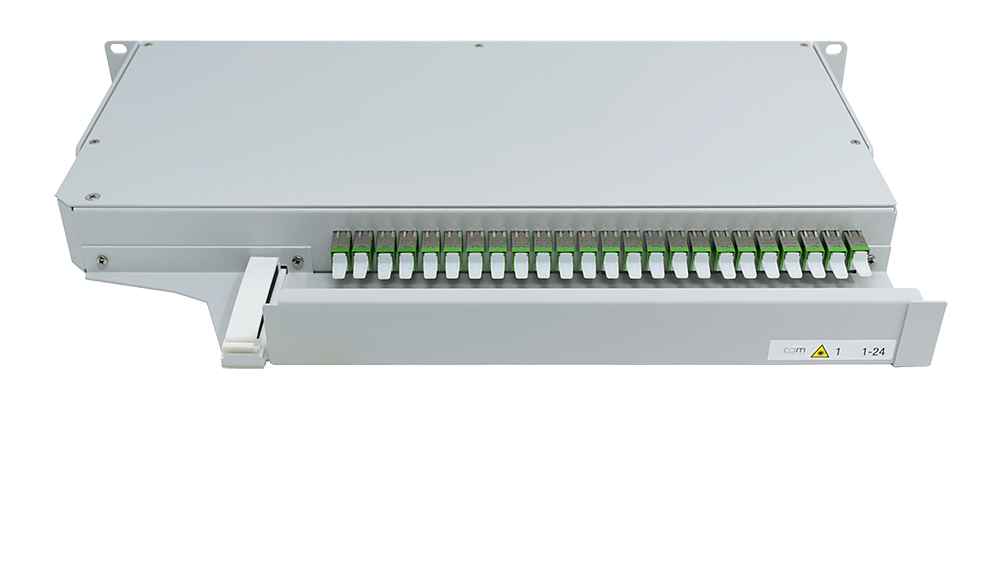

  • CCM 1HE SLITE Panel Basic

    48 Ports verteilt auf 1 Schublade mit 12 LCAPC 4-fach Kupplungen. Die Zuführung erfolgt über zwei 10 mm Wellschläuche.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9 /125 G.652.D
    • Farbcode: SWI
    3HE Durchspleisspanel PRO ausschwenkbar rechts

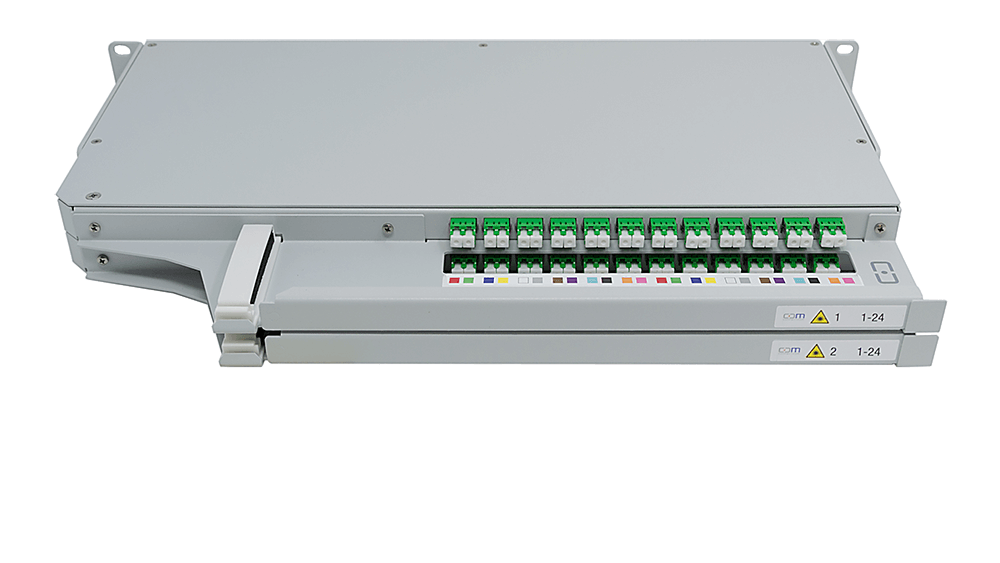

  • CCM 1HE SLITE Panel PRO

    48 Ports verteilt auf 2 Schubladen mit je 12 LCAPC Duplex Kupplungen. Die Zuführung erfolgt über je einen 10 mm Wellschlauch pro Schublade.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9 /125 G.652.D
    • Farbcode: SWI
    Patchpanel 1HE SLITE PRO links

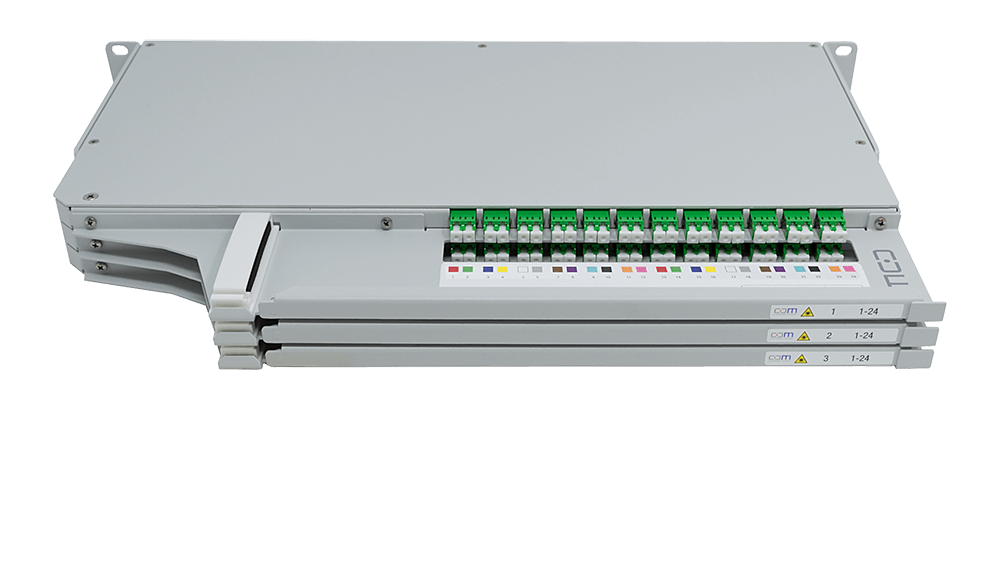

  • CCM 1HE SLITE Panel HD

    72 Ports verteilt auf 3 Schubladen mit je 12 LCAPC Duplex Kupplungen. High Density Lösung für sehr hohe Portdichte. Die Zuführung erfolgt über je einen 10mm Wellschlauch pro Schublade.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9 /125 G.652.D
    • Farbcode: SWI
    Patchpanel 1HE SLITE PRO linksv

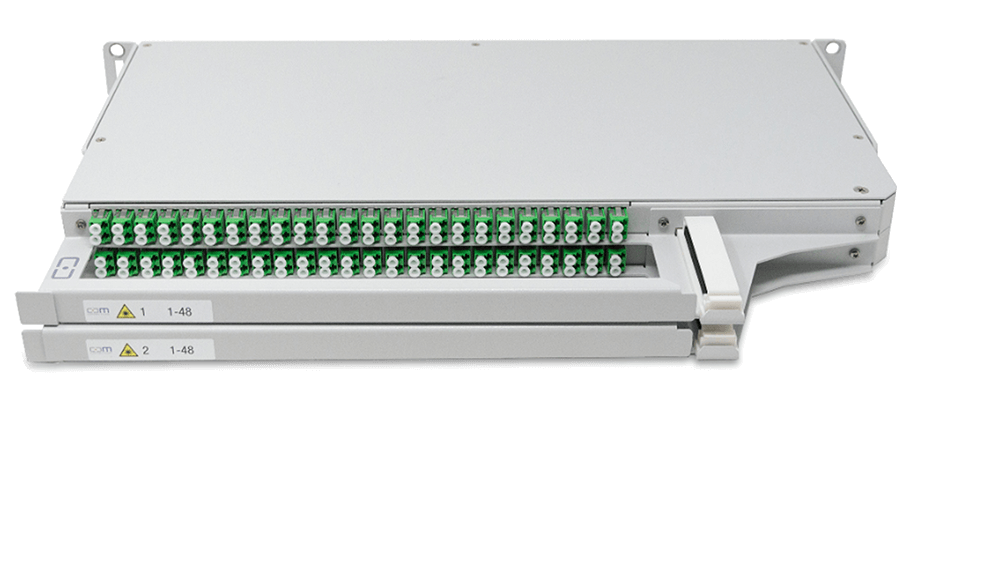

  • CCM 1HE SLITE Panel Ultra HD

    96 Ports verteilt auf 2 Schubladen mit je 24 LCAPC Duplex Kupplungen. Ultra High Density Lösung für maximale Portdichte. Die Zuführung erfolgt über je einen 10mm Wellschlauch pro Schublade.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9 /125 G.652.D
    • Farbcode: SWI
    SLITE Ultra HD Patchpanel

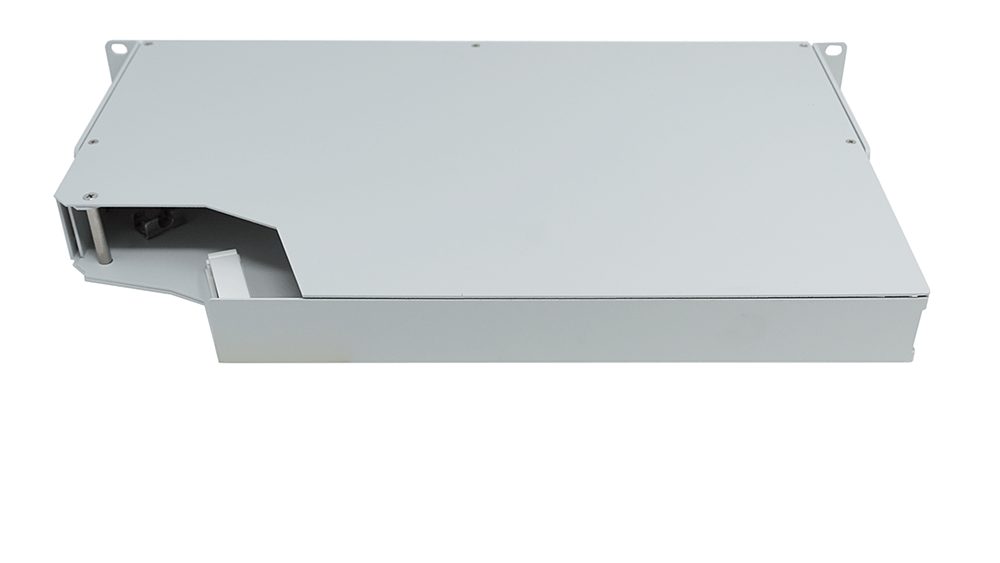

  • CCM 1HE SLITE Ablage

    Die CCM SLITE Ablagen wurden speziell für den Einsatz in der CCM CARMA ODF und 19″ Rack entwickelt. In der Bündeladerablage können über drei 10 mm Wellschläuche nicht benötigte Bündel für eine spätere Verwendung abgelegt werden. In der Patchkabelablage können nicht benötigte Patchkabel geschützt abgelegt werden.

    • Ablage Aluminium pulverbeschichtet
    • 19“ 1HE, 44.5 x 465 x 277 mm (H x B x T)
    • Stufenlos tiefenverstellbar
    • Schublade ausschwenkbar rechts oder links
    • Zur sicheren Ablage von nicht genutzten Bündeladern oder Patchkabeln
    • Inklusive Montagematerial M6
    • Zuführung zur Bündeladerablage über drei 10mm Wellschläuche
    CCM 1HE SLITE Bündeladerablage links
  • CCM 1HE SLITE Splitterpanel

    Im CCM Splitterpanel können bis zu 9 CCM PLC-Splitter abgelegt und die Anschlussleitungen nach außen geführt werden. Anzahl Patchkabel-Peitschen: max. 96 Stück

    • Splitterpanel Aluminium pulverbeschichtet
    • 19“ 1HE, 44.5 x 465 x 277 mm (H x B x T)
    • Stufenlos tiefenverstellbar
    • Schublade ausschwenkbar rechts oder links
    • Zur Montage von bis zu 9 CCM PLC-Splittern
    • Inklusive Montagematerial M6
    • Abführung der Peitschen nach aussen durch eine Zugentlastung
    CCM 1HE SLITE Bündeladerablage links

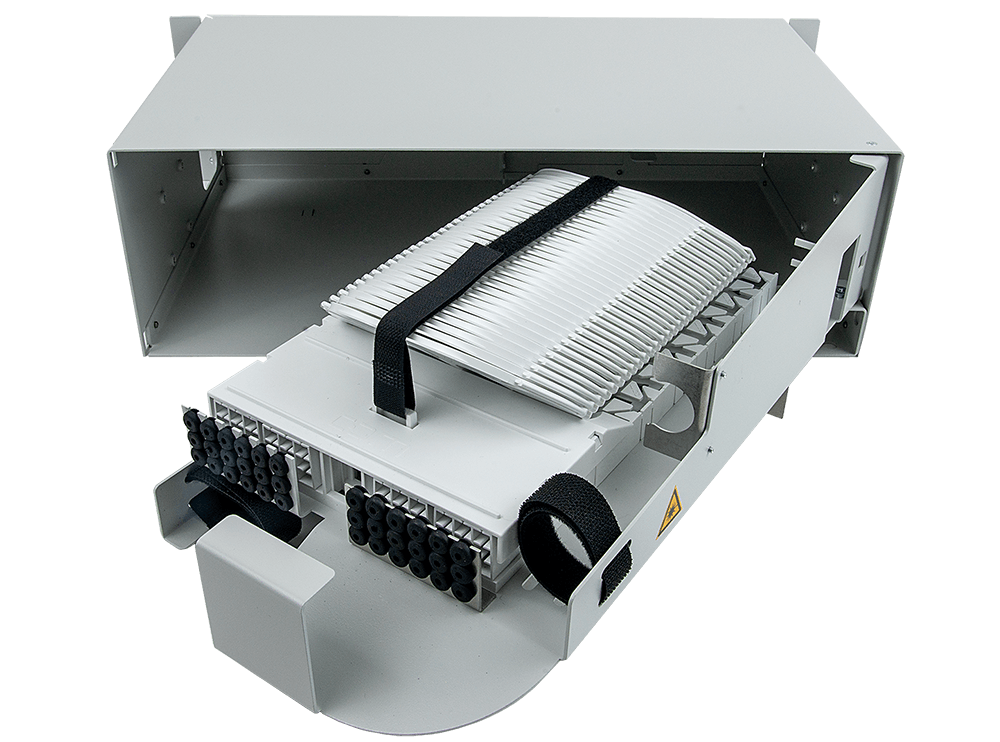

  • CCM 3HE Durchspleisspanel PRO

    Das 3HE Durchspleisspanel PRO wurde speziell für den Einsatz in CCM CARMA ODF Rack und 19“ Rack entwickelt. Das Durchspleisspanel erlaubt ein Einzelfasermanagement in Verbindung mit SLITE Patchpanel. Für die Realisierung von Transitspleissungen kann das Durchspleisspanel ebenfalls eingesetzt werden.

    • Gehäuse Stahl vernietet RAL7035 mit Eckwinkel
    • 19“ 3HE, 133,5 x 465 x 277mm (H x B x T)
    • Tiefenverstellbar auf vier Positionen möglich
    • Schublade ausschwenkbar rechts oder links
    • Inklusive Montagematerial M6
    3HE Durchspleisspanel PRO ausschwenkbar rechts

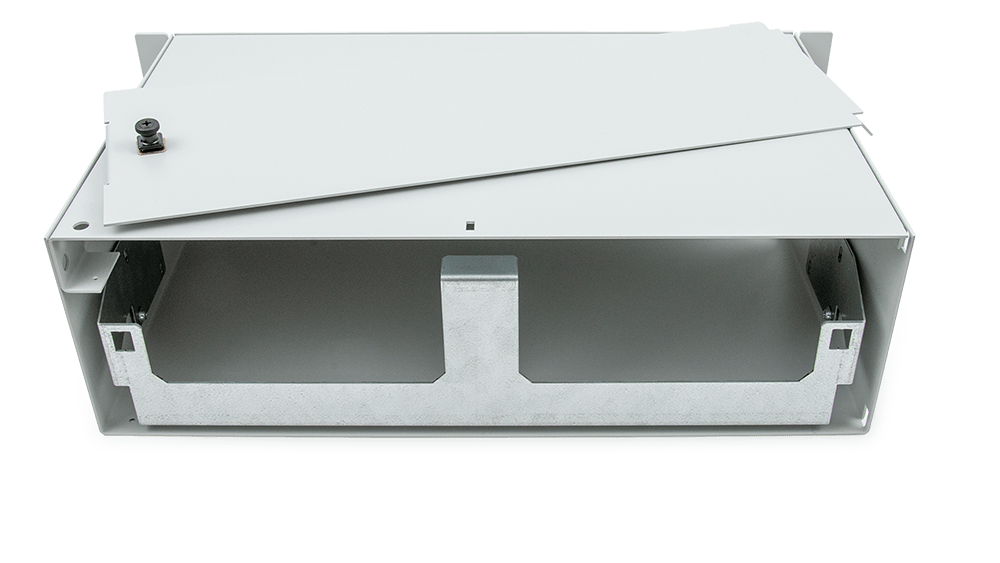

  • CCM 3HE Bündeladerablage

    Die 3HE Bündeladerablage wurde speziell für den Einsatz in CCM CARMA ODF und 19“ Rack entwickelt. Die Ablage hat Kapazität für 48 Bündeladern à 24 Fasern oder 72 Bündeladern à 12 Fasern. Die maximale Absetzlänge der Bündeladern beträgt jeweils 5.5m.

    • Gehäuse Stahl vernietet RAL7035 mit Eckwinkel
    • 19“ 3HE, 133,5 x 465 x 27 mm (HxBxT)
    • Tiefenverstellbar auf vier Positionen möglich
    • Inklusive Montagematerial M6
    • Inklusive Schutzrohr NW 23 (Wellschlauch)
    SLITE Bündeladerablage
