Numéro d'article 953200

Description

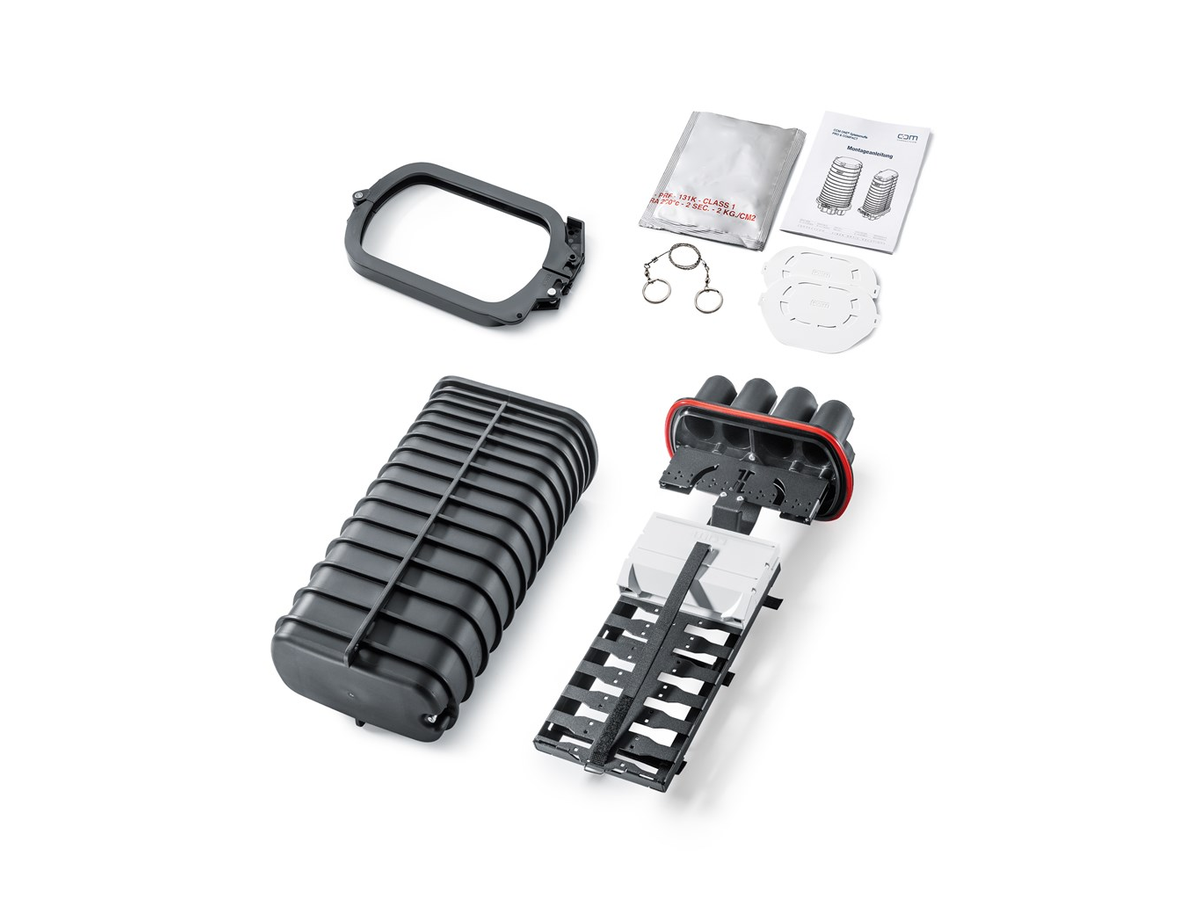

CCM ONE Manchon à fusionner COMPACT (432)
Pour max. 432 fusions (prot. sandwich/prot.
thermo) dans les cassettes à fusionner CARO
Dimensions : 310x185x561mm
Guidage des Loose Tubes non coupés
Pour max. 1 x CCM dynaloX Loop et 6 x insertion de
câble CCM dynaloX ovale

Texte de l'appel d'offres

Manchon capot fibre optique, oval, utilisable comme manchon de connexion, de dérivation et de répartition, pour fusionner les câbles fibre optique, en surface, sous terre, dans des puits à câbles et sur mât, pour jusqu’à 432 fusions

Système de manchon testé selon EN 50411-2-4, IP68 pour colonne d’eau 5 m, convient à une utilisation entre –30 °C et +60 °C. Système de décharge de traction des câbles testé pour les forces de torsion, de traction et de flexion. Fond du manchon à sept ports pour max. 74 câbles fibre optique 2-20mm, dont un port loop. Compatible avec les entrées du câble dynaloX et/ou le set gaines thermorétractables, ainsi que le set d’insertion du tube avec tuyaux vides de 7mm à 10mm. Le montage du manchon ne requiert pas d’outils spéciaux. Décharge de traction des câbles externe avec tôle de décharge de traction et collier de fixation, décharge de traction interne de l’âme du câble et roving de verre. Capot du manchon avec valve; joint du profil pour étancher le capot interchangeable avec le fond du manchon dans la couleur rouge, anneau de serrage avec fonction de déverrouillage forcé pour simplifier l’ouverture et le retrait de l’anneau de serrage. Introduction de faisceaux non coupés comme loop. Équipé d’usine avec un mixeur CARO pour recevoir les faisceaux de réception des faisceaux; pour jusqu’à 36 cassettes à fusionner de gestion des fibres uniques CARO avec limitation des rayons de courbure ≥30 mm, pour protection de fusion thermo ou sandwich et comme cassettes splitter CARO avec différents rapports de répartition. Dimensions max.: 310x185x561 mm (l x p x h)

Marque: Connect Com; type: manchon à fusionner CCM ONE COMPACT; art. 953200

Spécifications

Particularités
Hauteur 561 mm
Largeur 310 mm
Profondeur 185 mm
Diamètre du câble 2 - 20 mm
Couleur noir
Entrée du câble
  • 1x loop
  • 6x ovale
Capacité
  • max. 18 cassette pour fusion CARO, 6x6 gaine thermorétractable
  • max. 36 cassette pour fusion CARO, 6x12 sandwich ou 6x6 gaine thermorétractable
  • max. 432 fusions
  • max. 6 socle pour module à fusionner CARO
Matériel Plastique
Compabilité système à cassettes CARO
Classe de protection IP 68
