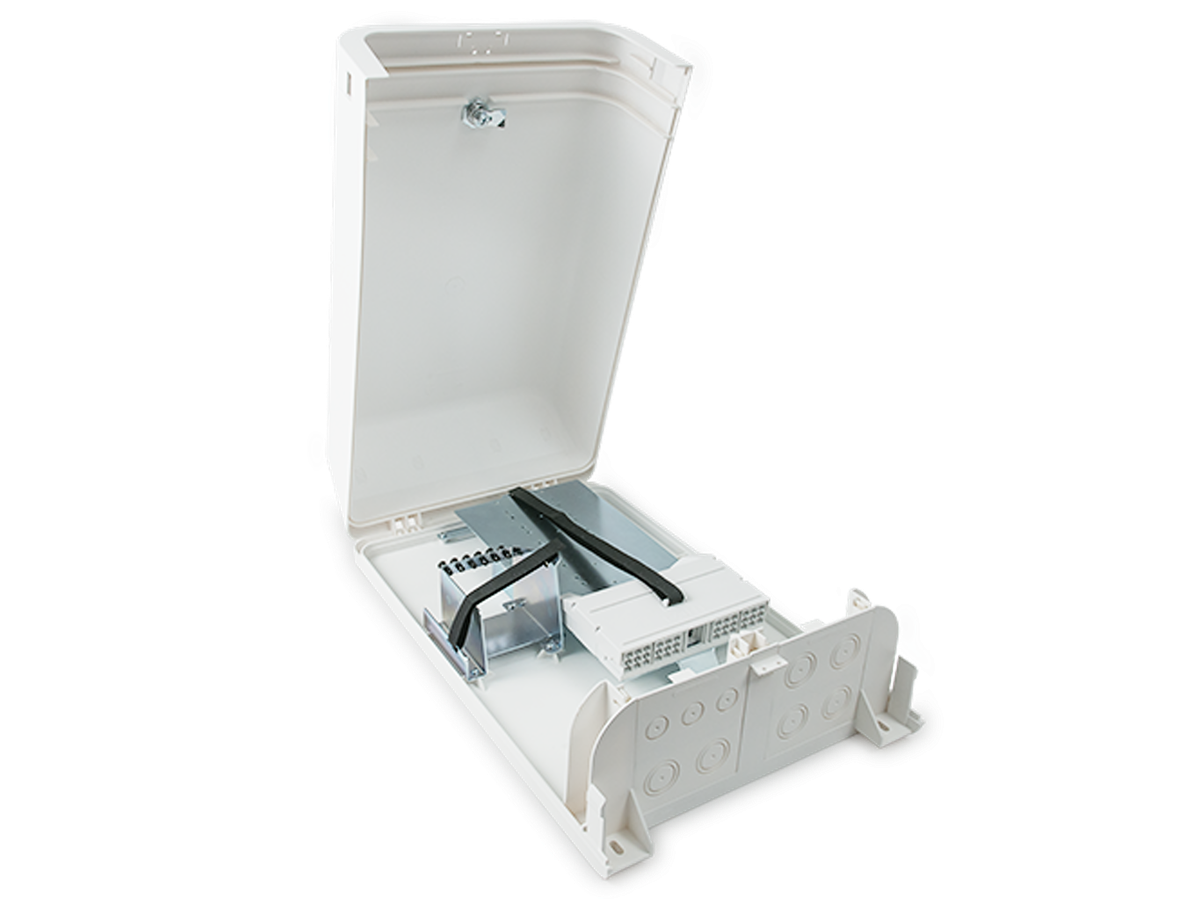

CCM Boîtier à fusionner et raccorder BELUGA M

Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.

Numéro d'article	904860

Description

CCM Boîtier à fusionner et raccorder BELUGA M
max. 432 fusions (36x 12 sandwich/protection
thermo)
en option avec boîtier pour mixer S:
max. 504 fusions (42x 12 sandwich/protection
thermo)
max. 6 modules à raccorder 6x SC, E2000 ou LC/d
boîtier en plastique IP54 avec serrure quatre pans
517x317x148mm (HxLxP)

Spécifications

Particularités

Utilisation	Zone intérieure
Hauteur	517 mm
Largeur	317 mm
Profondeur	145 mm
Fixation	Apparent (AP)
Bande de désignation	12.55x47.2mm
Protection IP	IP54
Type d'introduction	3xM20, 6xM25/M32
Couleur	RAL9016, blanc trafic
Matériel	plastique ASA+PC V0
Résistance aux chocs	IK08 gem. EN 62262
Type de serrure	4 pans 8mm
Peigne pour fusion	12x
Cassette à fusionner	Rayon 35mm
Protection de fusions	Sandwich (sertir)

Téléchargements

Fiche technique

Instructions d'installation (2.4 Mio)

Téléchargement

Visio Shapes (1.2 Mio)

Téléchargement

Accessoires

CCM set d'intro d'introduction de Beluga M

Max.12 Loose Tube jusqu'à 9 mm ou
Max. 6 Loose Tube jusqu'à 9 mm et 13.5mm
inclus matériel de fixation

N° d'article:

931266

CCM set d'introduction de câble M20 court

1 x presse-étoupe M20
1 x contre-écrou M20
1 x fixation de câble courte

N° d'article:

931280

CARO Module à fusionner, 6x12 sandwich 4mm

1x socle pour module
6x cassette à fusionner 12 fibres (sandwich)

N° d'article:

949795

Presse-étoupe GY M20

Insertion de câble 7-13mm
Largeur sur pans 25mm

N° d'article:

960807

Tout afficher

Compatible avec

CCM set d'introduction de câble M20 court

entrée de câble 3.5-8.0mm
1 x presse-étoupe M20
1 x contre-écrou M20
1 x fixation de câble courte

N° d'article:

1318481
