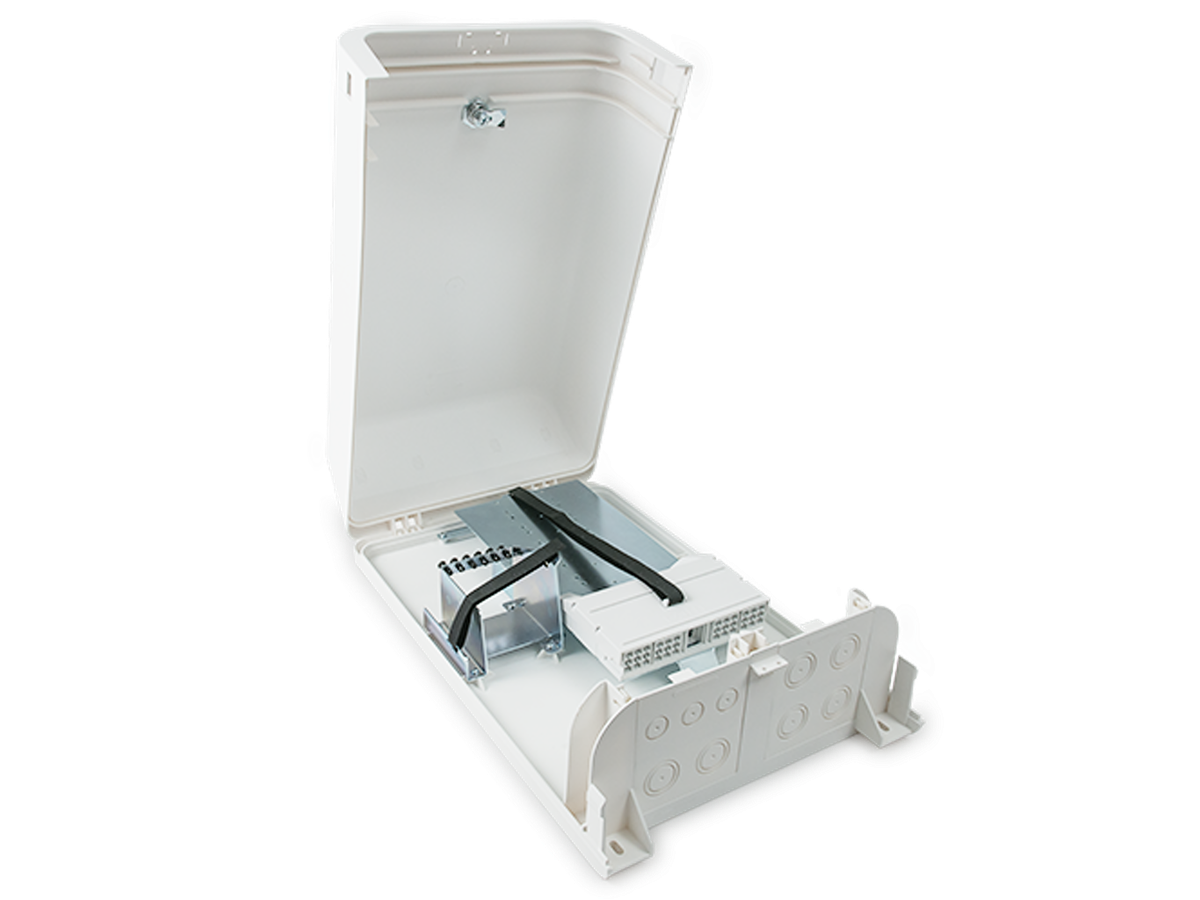

CCM Spleisspatchgehäuse BELUGA M

Bitte melden Sie ich an, um den Warenkorb nutzen und anschliessend Bestellungen abschliessen zu können.

Art-Nr.	904860

Beschreibung

CCM Spleisspatchgehäuse BELUGA M
max. 432 Spleissungen (36x 12 Crimp/Schrumpf)
optional mit Mixergehäuse S:
max. 504 Spleissungen (42x 12 Crimp/Schrumpf)
max. 6 Patchmodule 6xSC, E2000, LC/D
Kunststoffgehäuse IP54, mit Vierkant-Schloss
517x317x148mm (HxBxT)

Spezifikationen

Merkmale

Anwendung	Innenbereich
Höhe	517 mm
Breite	317 mm
Tiefe	145 mm
Befestigung	Aufputz (AP)
Bezeichnungsstreifen	12.55x47.2mm
Eindringschutz	IP54
Einführungstyp	3xM20, 6xM25/M32
Farbe	RAL9016, Verkehrsweiss
Material	Kunststoff ASA+PC V0
Schlagfestigkeit	IK08 gem. EN 62262
Schlosstyp	Vierkant 8mm
Spleisskamm	12-fach
Spleisskassette	Radius 35mm
Spleissschutz	Crimp

Downloads

Technisches Datenblatt

Installationsanleitung (2.4 MB)

Download

Visio Shapes (1.2 MB)

Download

Zubehör

Einführungsplatte BELUGA M für Bündeladerkabel

max. 12 Bündeladerkabel bis 9mm oder
max. je 6 Bündeladerkabel 9mm und 13.5mm
inkl. Befestigungsmaterial

Artikel-Nr:

931266

CCM Kabeleinführungsset M20 kurz

1 Stk. Kabelverschraubung M20
1 Stk. Gegenmutter M20
1 Stk. Kabelhalter kurz

Artikel-Nr:

931280

CARO Spleissmodul-Set, 6x12 Crimp 4mm

1x Spleissmodulsockel
6x Spleisskassette Crimp à 12 Fasern
1x Schraube M3x6

Artikel-Nr:

949795

Kabelverschraubung metrisch GY M20 mit Staubschutz

Kabeleinführung 7-13mm
Schlüsselweite 25mm

Artikel-Nr:

960807

Alle anzeigen
