Système de câblage en cuivre Copper-T

CCM Copper-T

Solution de câblage cuivre à paire torsadée

CCM Copper-T est synonyme de câbles en cuivre et de composants de systèmes de connexion de haute qualité qui répondent aux exigences les plus élevées. L'installation simple et efficace, la gamme complète de produits et les exigences élevées en matière de qualité garantissent une infrastructure réseau performante et fiable pour les réseaux locaux (LAN) et les infrastructures de serveurs dans les centres de données (SAN).

Assortiment

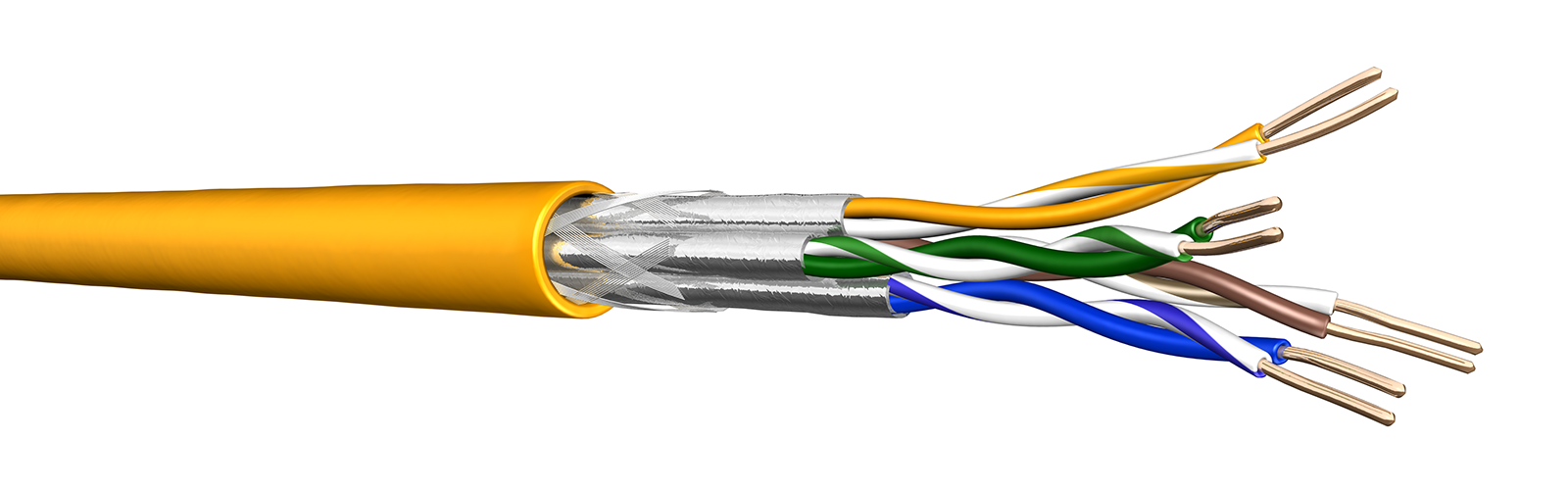

Câble d'installation
Application

Intérieur

Câblage de centre de calcul et de bâtiment structuré (CUC)

Applications réseau TIC

Power over Ethernet (PoE) type 1- 4

pouvant être posé sur des plateaux de câbles, des caniveaux, des cloisons

Caractéristiques

Construction de câble à 4 paires avec 8 conducteurs internes AWG23 ou AWG22

Non blindé U/UTP ou blindé S/FTP

Catégories 6, 7 ou 7_A

Fréquences de transmission de données jusqu'à 400MHz, 600MHz, 1000MHz, 1300MHz ou 1500MHz

Découplage jusqu'à &ge ; 85dB (en fonction du type)

Gaine extérieure FR/LSZH, sans halogène et non propagatrice de la flamme

Pas de gaz d'incendie corrosifs et toxiques

CPR classes de feu B2_ca,C_ca,ouD_ca

Normes en vigueur : ISO/IEC 11801, EN 50173, IEC 61156, IEC 50288

Réaction au feu : EN 50399, IEC 60332-1-2, IEC 60754-2, EC 61034-2

Produits dans le shop
Câble de raccordement RJ45
Nos cordons de brassage RJ45 permettent une transmission rapide des données, prennent en charge le Power over Ethernet (PoE) et sont parfaitement adaptés aux applications dans les bureaux, les centres de données ou l'industrie, par exemple. Performance maximale pour votre réseau!

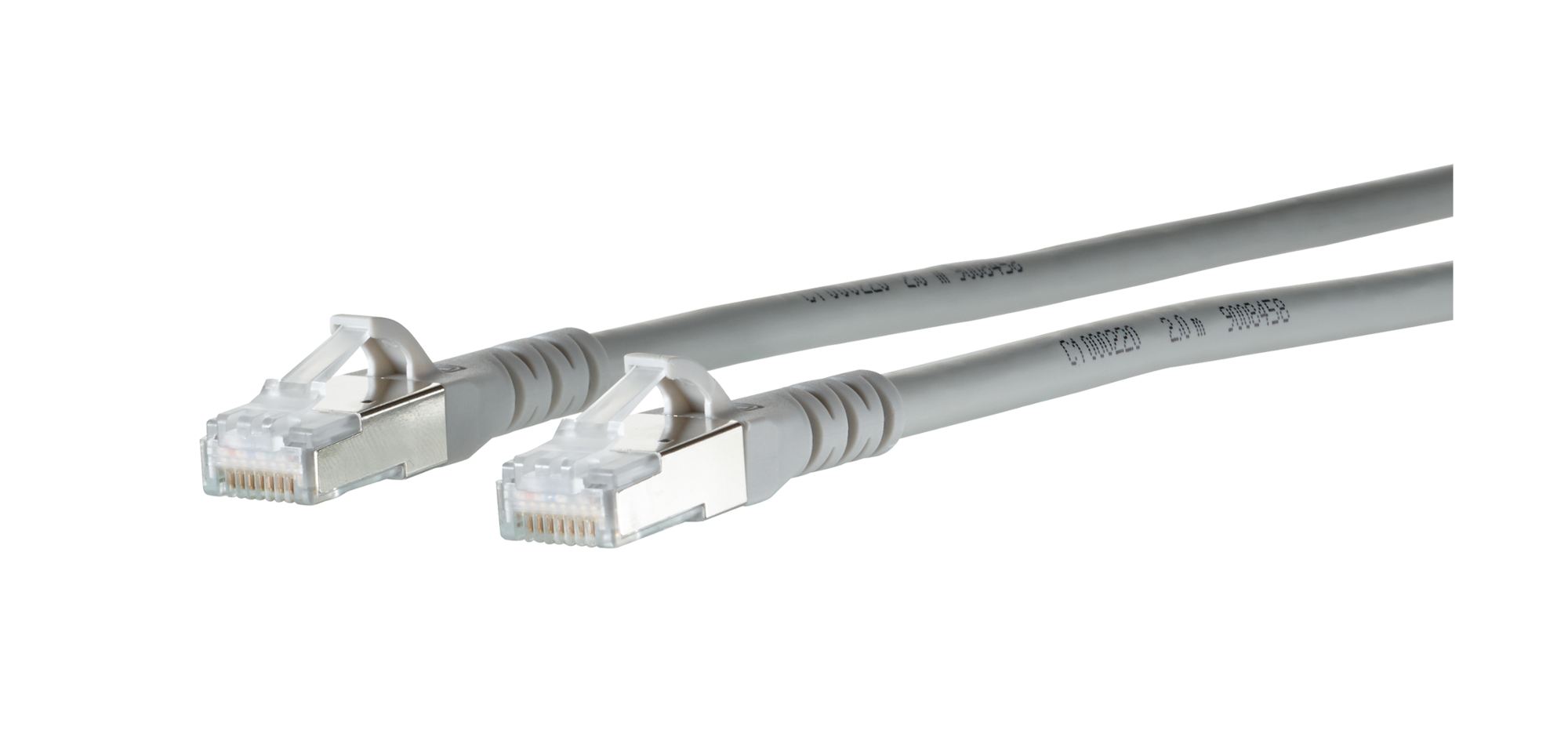

Caractéristiques du câble patch RJ45 Copper-T

Câble patch Cat. 6_Aentièrement blindé

Deux connecteurs RJ45 blindés, câblage 1 - 1

Type de câble : S/FTP 4x2xAWG 26/7 PIMF

Gaine de câble LSHF, sans halogène

Cat.6_A Test de composants selon ISO/IEC 11801-1 et IEC 61935, certifié GHMT

Lien de classe EA jusqu'à 500 MHz selon ISO/IEC 11801-1, DIN EN 50173-1

Compatible avec 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus et UPoE) et HDBaseT

Test à 100%

Produits dans le shop

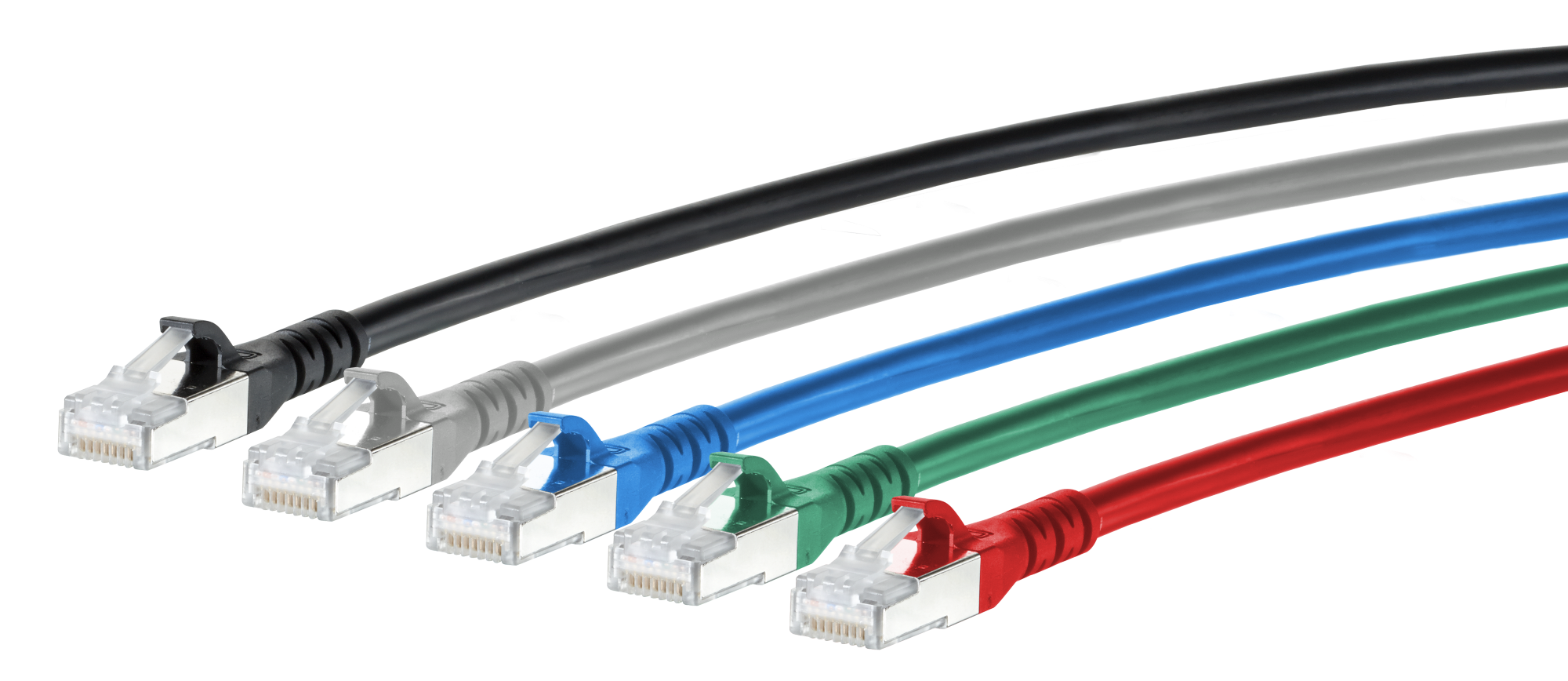

Caractéristiques du câble patch RJ45 universel

Configurable individuellement dans la boutique en ligne (shopplogin nécessaire)

Cat. 5e, 6 ou 6_A

blindé ou non blindé

Disponible en différentes couleurs de gaine et de protection contre le pliage

Egalement disponible en version Slim avec un diamètre de câble de 3,9mm

Gaine : PVC ou LSZH (Low Smoke Zero Halogen)

Vers le configurateur Produits dans le shop

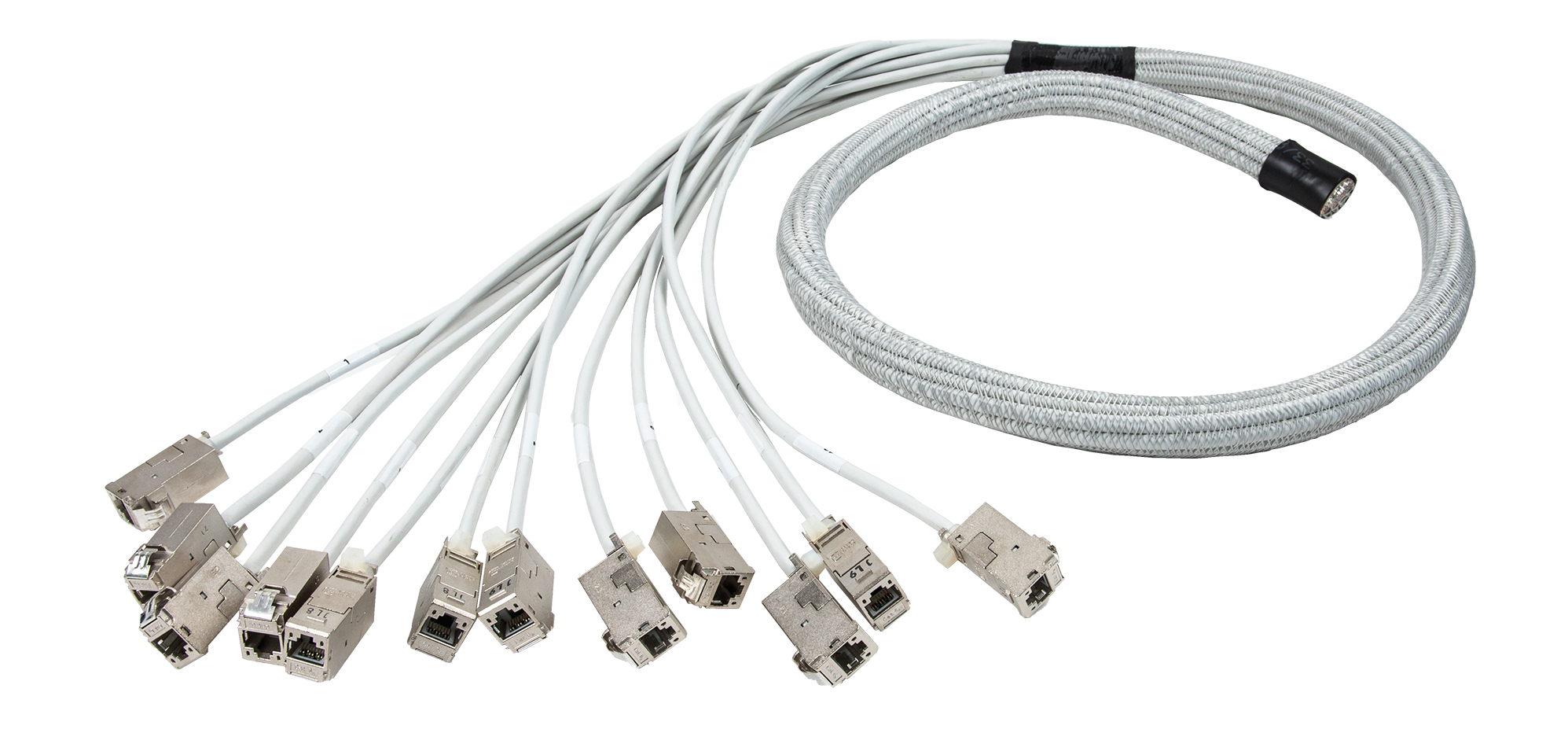

Câble de jonction RJ45
Les câbles de jonction RJ45 sont des câbles de données en cuivre torsadés et torsadés avec des connecteurs RJ45 équipés aux deux extrémités, au choix avec différentes longueurs de fanout, qui sont fabriqués manuellement à l'unité selon les exigences de qualité les plus strictes. Utilisez les fanouts étagés des câbles de jonction pour le raccordement latéral à un panneau de distribution
Application

Backbone d'immeuble (câblage d'étage)

Câblage dans le centre de données

Câblage dans le domaine tertiaire (Digital Celing)

Câblage dans le Büro

Caractéristiques

Différents types de câbles en cuivre pour les applications 10 GBit/25 GBit

Braide de jusqu'à 12 câbles en option avec fanout étagé

Câble tressé robuste

confectionné avec le type de connecteur RJ45 souhaité

Livré sous forme d'anneau de câble

Convient pour l'alimentation à distance

Preuve à 100 %

Prendre contact

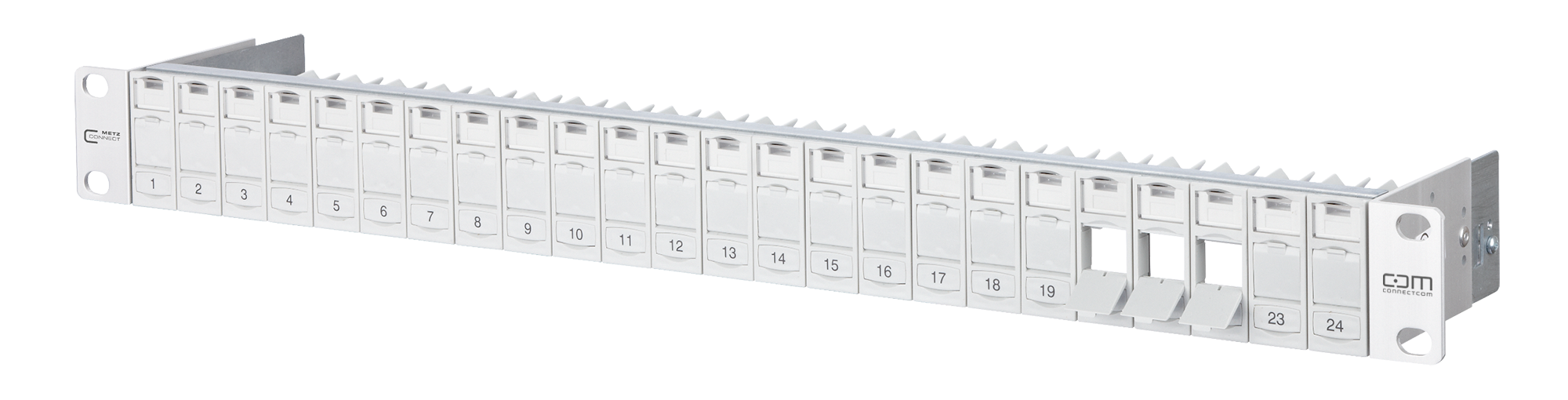

Panneau de brassage RJ45 19" et bac à cartes
Pour la distribution du câblage structuré, nous proposons des panneaux de brassage, des séparateurs de modules ou de modules avec les accessoires correspondants pour les raccordements en cuivre, en construction modulaire ou compacte, dans différentes classes de puissance, unités de hauteur et avec différents nombres de ports.
Caractéristiques du panneau de brassage RJ45 19":

Porte-modules 19 pouces 0,5U ou 1U 24 ports non protégés

pour 24 modules individuels de type Keystone

Face avant du module en tôle d'acier revêtue par poudre ou en aluminium anodisé

Supports de modules en tôle d'acier galvanisée ou en plastique

Prise de câble intégrée, décharge de traction supplémentaire possible

câble de mise à la terre inclus

Produits dans le shop

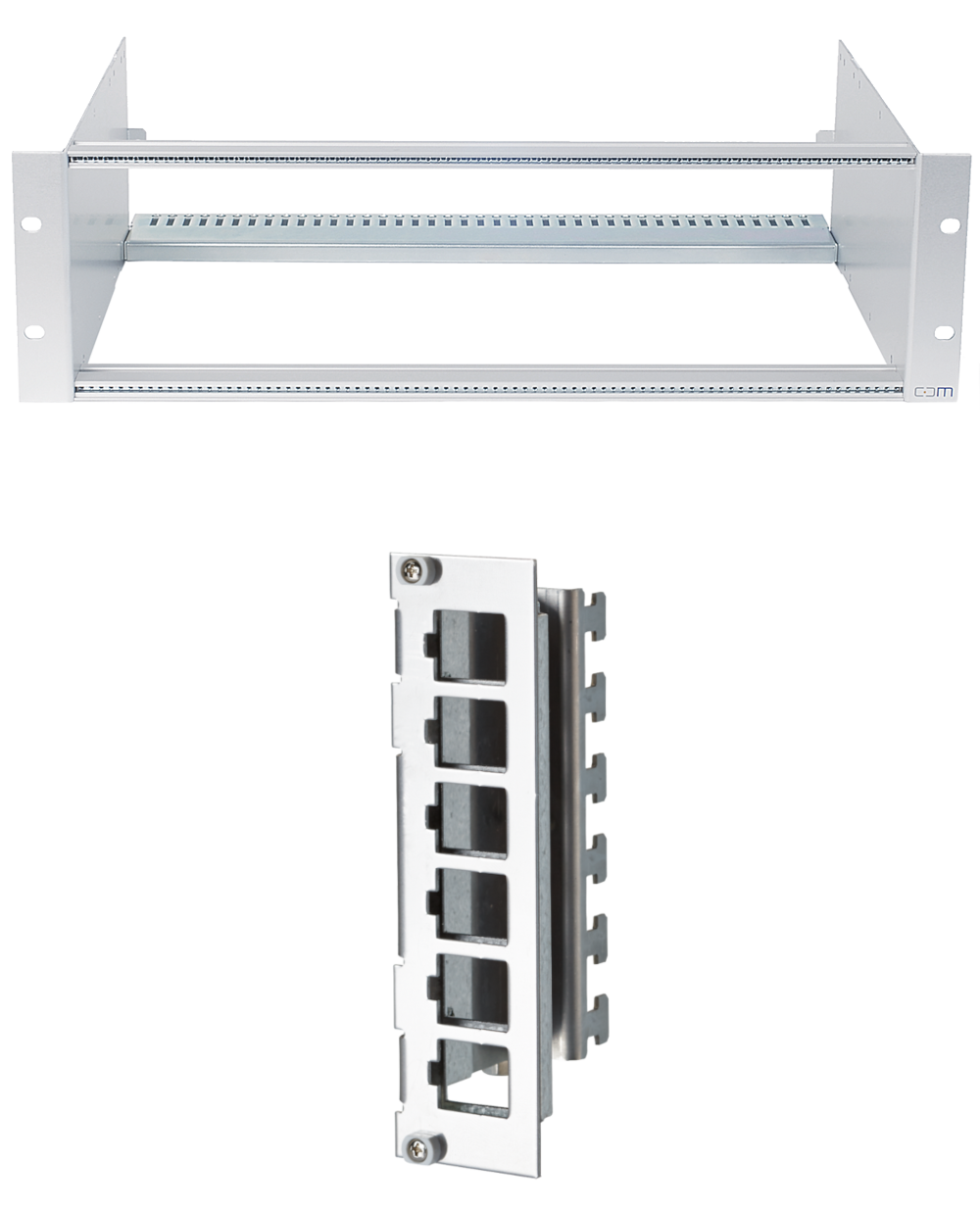

Caractéristiques des bacs à cartes RJ45 19" et des modules 3U/7TE

Châssis 12 x 7TE en aluminium

Livré avec kit de fixation 19" M6

Porte-modules en acier inoxydable pour 6 modules individuels en forme de keystone

Soulagement de traction sur le module

Porte-module 3U/7TE très court

Possibilité d'ajouter un serre-câble pour la décharge de traction

Possibilité de mise à la terre par cosse plate

Produits dans le shop
Caractéristiques des panneaux avant de manœuvre 19"

Panneau frontal en aluminium ou en acier

avec 4x ou 5x barres de déviation chromées ou en plastique

matériel de fixation 19" inclus

Produits dans le shop

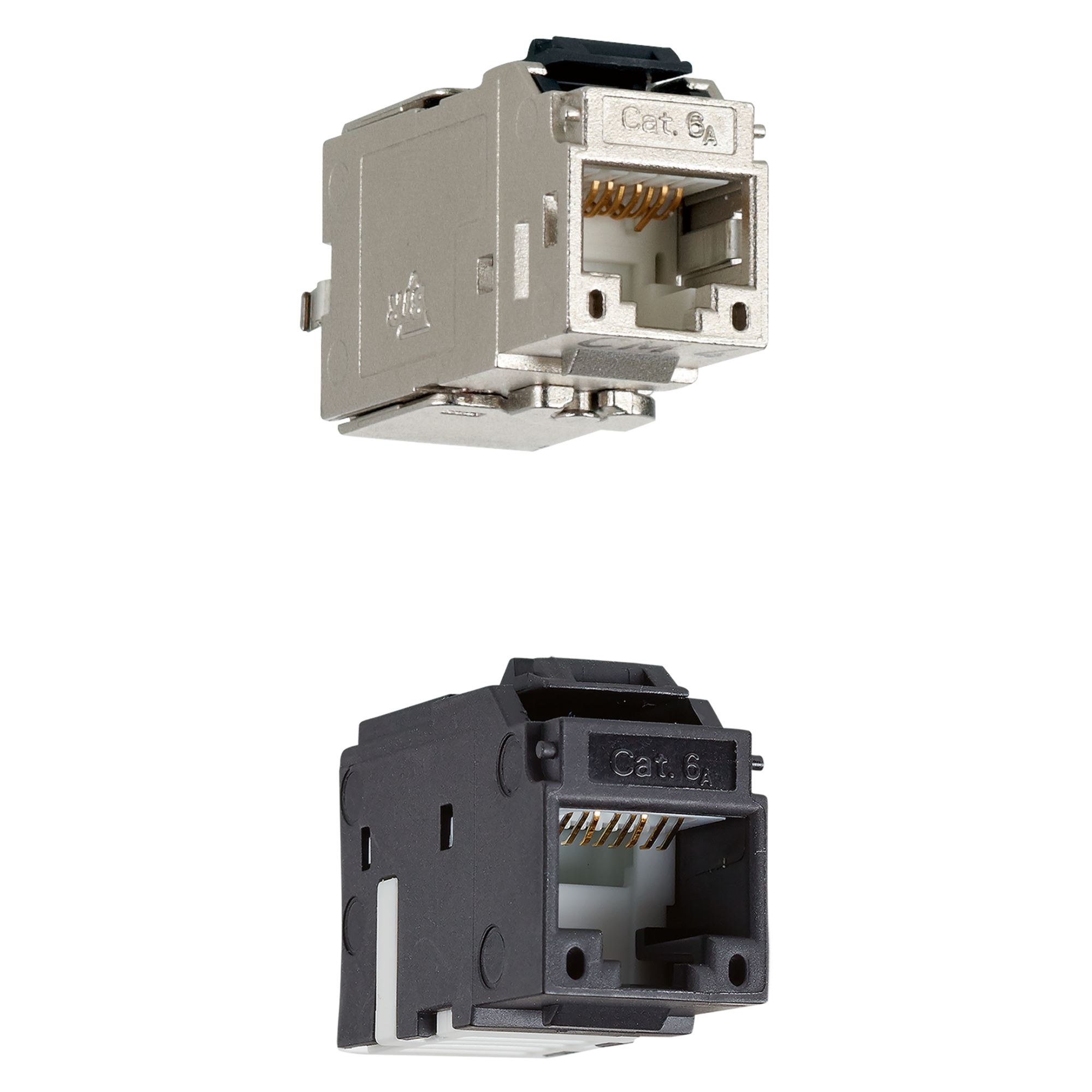

Modules de raccordement RJ45
Nous proposons des modules de raccordement RJ45 innovants, robustes, de haute qualité et performants, qui constituent la base d'une infrastructure réseau fiable. La technique de raccordement des modules de raccordement RJ45 à confectionner sur le terrain permet une installation rapide, simple et sans outils. Les modules de raccordement sont utilisés dans les bâtiments, les maisons d'habitation, les bâtiments et installations industriels, les centres de calcul ou dans la technique de bâtiment distribuée.
Propriétés

Unité de raccordement modulaire Cat.6_A RJ45 blindé ou non blindé

Modèle de montage : Keystone, entrée de câble 180°

Porte-module Cat.6_A blindé réutilisable en zinc moulé sous pression robuste, en une pièce, affiné

Porte-module Cat.6_A non blindé en plastique

Montage sans outils spéciaux, décharge de traction possible par clip d'encliquetage directement sur le chargeur (version blindée) ou avec un serre-câble sur le module (version non blindée)

Raccordement facile de câbles de données AWG 26/1 - 22/1 (monofilaire) et AWG 26/7 à 22/7 (multifilaire) à des bornes guillotines IDC

Gestion intelligente des câbles dans la station de charge, également adaptée aux câbles fortement torsadés

Repérage de l'affectation des conducteurs T568A et T568B

Testé : Composant jusqu'à 600 MHz, lien jusqu'à 800 MHz

approprié pour 10GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE et 4PPoE) et HDBaseT

Conformité à la classe E_A certifiée ISO/IEC 11801, DIN EN 50173-1, GHMT

Cat.6_A Test de composants selon ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D et IEC 60603-7-41, certifié GHMT

Montage optionnel de clapets anti-poussière colorés possible sur le module

Produits dans le shop

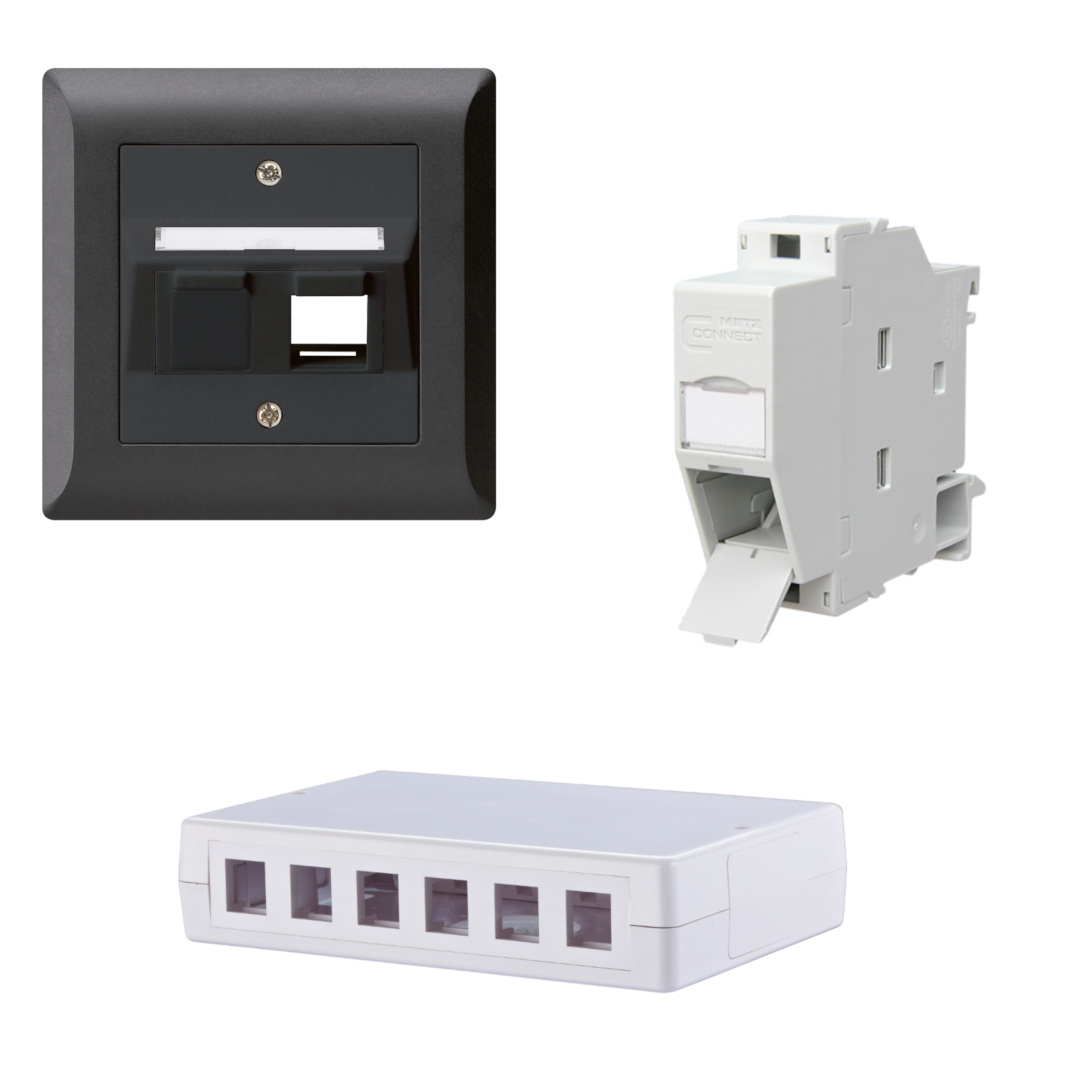

Prises de raccordement RJ45
Pour la distribution du câblage structuré, nous proposons des panneaux de brassage, des séparateurs de modules ou de modules avec les accessoires correspondants pour les raccordements en cuivre, en construction modulaire ou compacte, dans différentes classes de puissance, unités de hauteur et avec différents nombres de ports.
Propriétés

Disponible en différentes versions:
apparent (AP), encastré (UP), montage en canal (EB), protégé IP55 (NAP, NUP) et adaptateur DIN pour rail DIN

Prises de raccordement avec sortie à vis pour 2x RJ45 Keystone Module, compatible avec EDIZIOdue® ou kallysto, au choix en blanc ou noir

Point de consolidation AP pour 1x à 6x modules RJ45 Keystone

Produits dans le shop

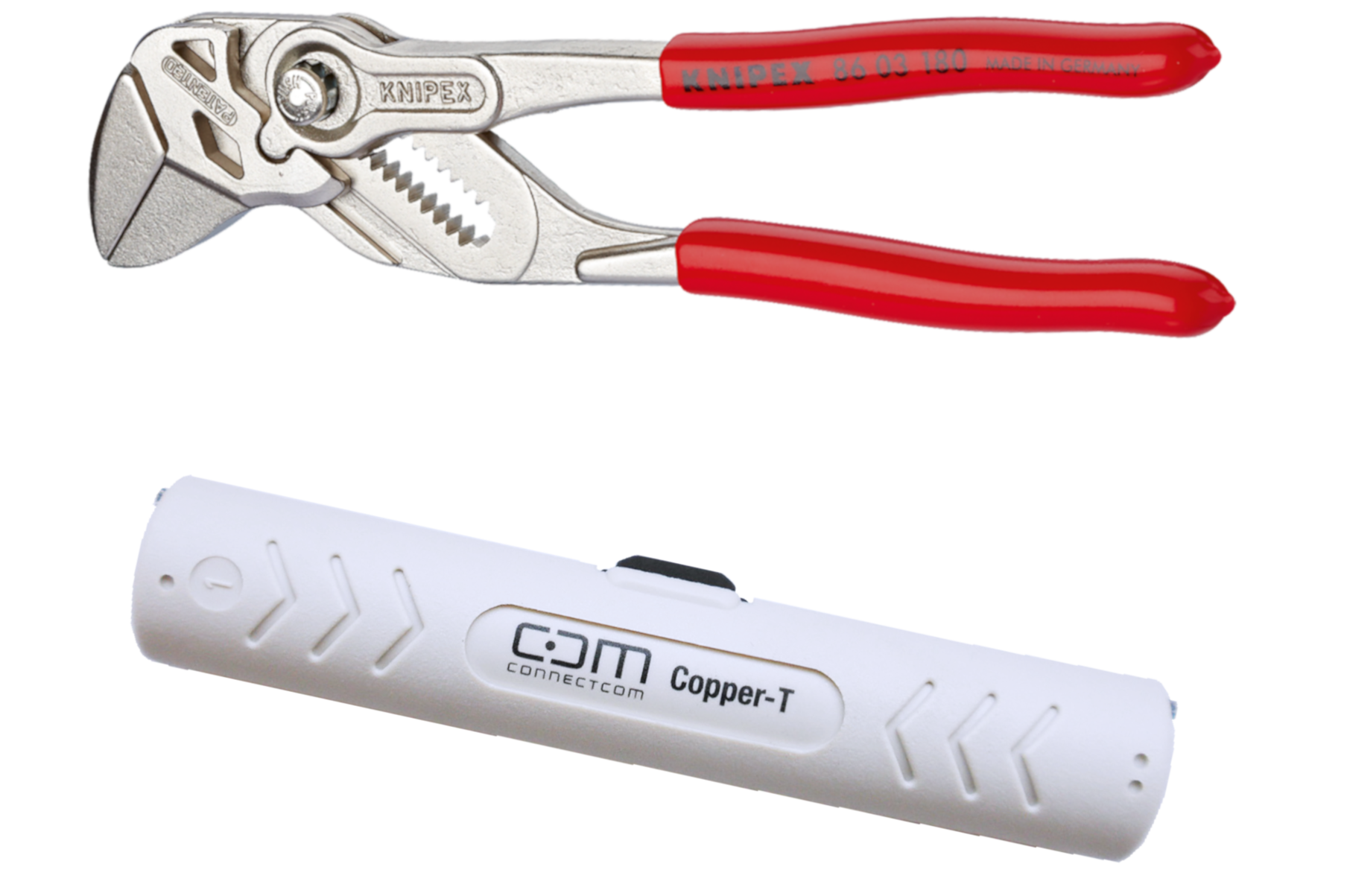

Outils et accessoires

Nous proposons différents outils et accessoires pour la mise en place et l'entretien d'un câblage réseau fiable.

Produits dans le shop

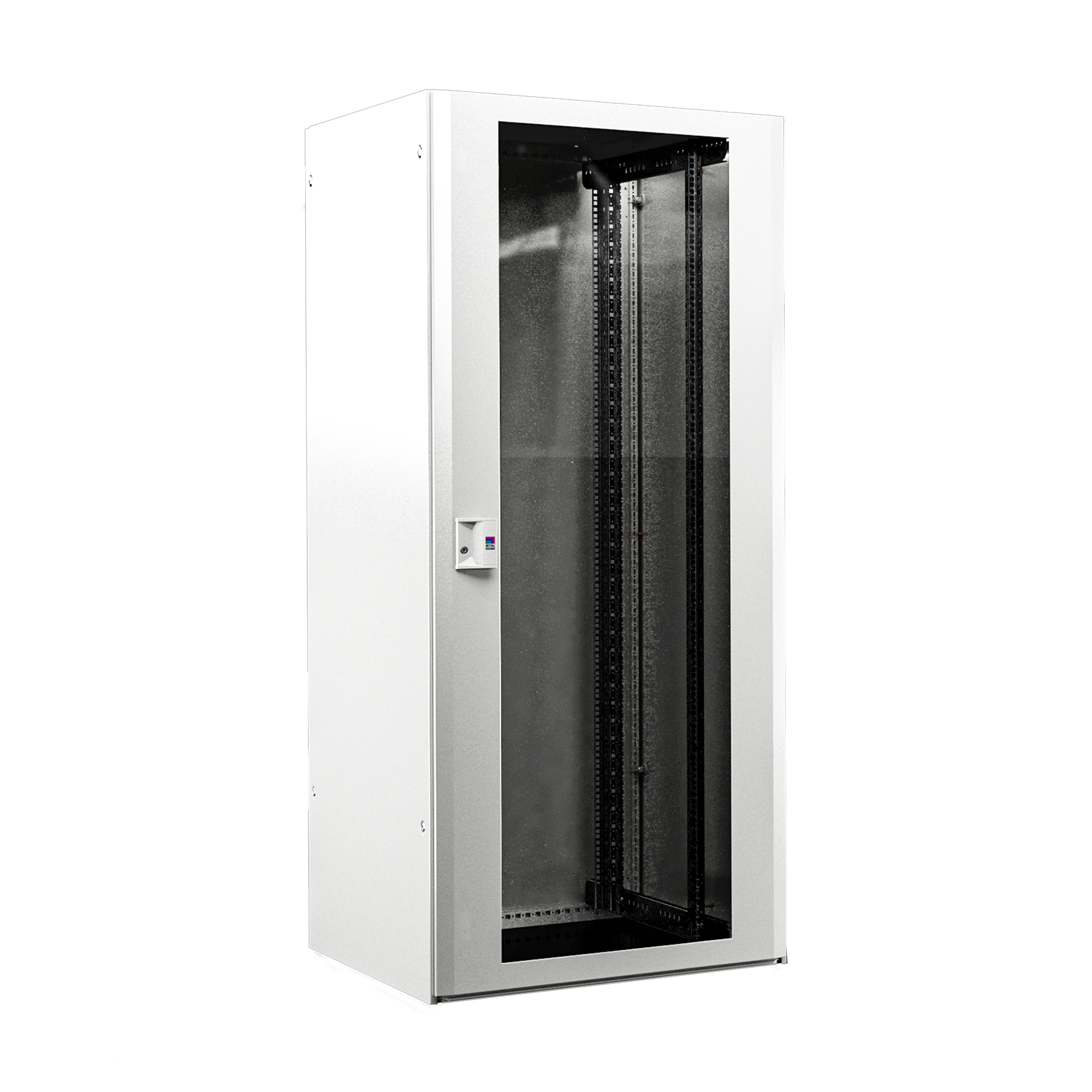

Armoires réseau TX
Les armoires réseau de la série TX avec gestion des câbles variable en fonction de l'emplacement offrent une gestion des câbles canalisée et volumineuse et apportent ainsi structure et ordre dans le câblage informatique. Le nouveau principe "en cascade" de passage des câbles par le toit, qui tient compte des rayons de courbure critiques, minimise en outre le risque de détérioration des câbles. Le concept de cadre efficace, avec sa stabilité et sa flexibilité reconnues et sa compatibilité avec les composants VX, offre un plus grand potentiel d'extension
Propriétés

24HE ou 42HE

L800xP800mm ou L800xP1000mm

Existe en version avec porte transparente à l'avant et tôle d'acier à l'arrière ou portes chargées à 78% à l'avant et à l'arrière

Au choix avec ou sans parois latérales

Poignée design avec fermeture de sécurité 3524 E pour les portes avant et arrière

Deux rails profilés 19˝, avant et arrière

Capacité de charge 5000N

Couleur RAL 7035

Produits dans le shop
