Mit den CCM ONE® LWL Muffen hat Connect Com eine neue Generation Glasfasermuffen entwickelt, die den Anforderungen an flexible und nachhaltige Systemlösungen für den Breitbandnetzausbau nachkommen. Herzstück der CCM ONE® Spleissmuffe sind die patentierten Systeme dynaloX Kabeleinführung und Xtight Dichtelement, die dafür sorgen, dass Verbindungen dauerhaft dicht und wartungsfrei sind. CCM ONE® besticht durch maximale Flexibilität, einfaches Handling und – dank dem patentierten Kalt-Dichtsystem – durch absolute Dichtheit.

Vorteile und Features

Wartungsfrei, dauerhaft dicht
- dynaloX Kabeleinführung mit dem patentierten Dichtelement Xtight
- Schützt Glasfasern und LWL-Kabel gegen äussere Einflüsse
- Hält dauerhaft widrigsten Witterungsverhältnissen stand
Perfektes Fasermanagement
- Bewährtes CCM CARO Spleisskassettensystem
- Crimp- oder Schrumpfspleissschutz oder optische Splitterkassette
- Bis zu 864 Spleisse
Optimale Kabelabfangung
- Extern montierbar
- Komfortabel im Handling
Diverse Kabeleinführungsvarianten
- Egal welche Netzanforderung, CCM ONE® passt zur geforderten Faserzahl und den ein-gesetzten Kabeln
Ovale Ports
- Verdrehschutz für Kabeleinführung – für noch mehr Sicherheit und Stabilität

Die CCM ONE Spleissmuffe erfüllt höchste Anforderungen:

Unsere CCM-Qualität. 100% geprüft.

CCM ONE® ist dauerhaft dicht. Sie erfüllt die DIN EN 60529 und entspricht damit der Schutz-klasse IP 68, 5 Meter Wassersäule. Die einfache und intuitive Montage der Kabeleinführun-gen und Spleisskassetten ist ohne Spezialwerkzeug zu bewerkstelligen. In drei Grössenvarianten bietet die CCM Glasfasermuffe diverse Montageoptionen – flexibel anpassbar je nach Netzanforderung.

Technische Daten Spleissmuffen

Produkt	CCM ONE® PRO für max. 864 Spleiße	CCM ONE® COMPACT für max. 432 Spleiße	CCM ONE® COMPACT S für max. 216 Spleiße
Art. Nr.	953201	953200	953980
Material	Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech	Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech	Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech
Montageoptionen	Schacht, Wand, Mast, Erdreich	Schacht, Wand, Mast, Erdreich	Schacht, Wand, Mast, Erdreich
Lieferumfang	Boden, Haube, Spannring, Mixergehäuse und Deckel, CARO Spleisskassetten- deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel	Boden, Haube, Spannring, Mixergehäuse und Deckel, CARO Spleisskassetten- deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel	Boden, Haube, Spannring, Mixergehäuse und Deckel, CARO Spleisskassetten- deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel
Abmessungen	Ø 313 x H 586 mm Gesamtlänge inkl. externer Abfangung: 757 mm	B 310 x T 185 x H 561 mm Gesamtlänge inkl. externer Abfangung: 732 mm	B 310 × T 185 × H 452 mm Gesamtlänge inkl. externer Abfangung: 623 mm
Gewicht	ca. 5,15 kg	ca. 4,85 kg	ca. 4,41 kg
Anzahl Ports	8x oval, 2x Loop	6x oval, 1x Loop	6x oval, 1x Loop
Max. Faseranzahl	864 Crimp 432 Schrumpf	432 Crimp 216 Schrumpf	216 Crimp 108 Schrumpf
Passende CCM Spleisskassetten	72 × 4 mm 36 × 8 mm	36 × 4 mm 18 × 8 mm	18 × 4 mm 9 × 8 mm

Produkt	CCM ONE® PRO für max. 1008 Spleiße	CCM ONE® COMPACT für max. 504 Spleiße	CCM ONE® COMPACT S für max. 288 Spleiße
Art. Nr.	954292	954293	953981
Material	Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech	Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech	Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech
Montageoptionen	Schacht, Wand, Mast, Erdreich	Schacht, Wand, Mast, Erdreich	Schacht, Wand, Mast, Erdreich
Lieferumfang	Boden, Haube, Spannring, CCM Mixer S, CARO Spleisskassetten- deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel	Boden, Haube, Spannring, CCM Mixer S, CARO Spleisskassetten- deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel	Boden, Haube, Spannring, CCM Mixer S, CARO Spleisskassetten- deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel
Abmessungen	Ø 313 x H 586 mm Gesamtlänge inkl. externer Abfangung: 757 mm	B 310 x T 185 x H 561 mm Gesamtlänge inkl. externer Abfangung: 732 mm	B 310 × T 185 × H 452 mm Gesamtlänge inkl. externer Abfangung: 623 mm
Gewicht	ca. 5,15 kg	ca. 4,85 kg	ca. 4,41 kg
Anzahl Ports	8x oval, 2x Loop	6x oval, 1x Loop	6x oval, 1x Loop
Max. Faseranzahl	1008 Crimp 504 Schrumpf	504 Crimp 252 Schrumpf	288 Crimp 144 Schrumpf
Passende CCM Spleisskassetten	84 × 4 mm 42 × 8 mm	42 × 4 mm 21 × 8 mm	24 × 4 mm 12 × 8 mm

Patentierte Technologien

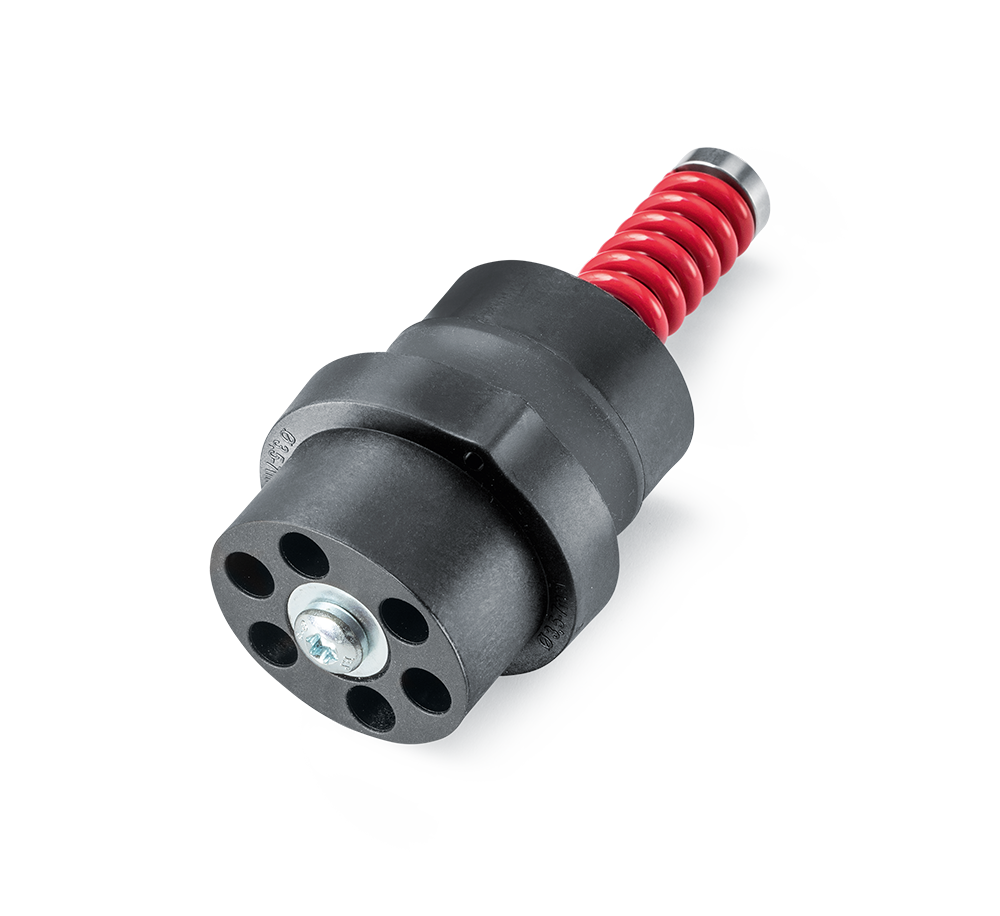

Patentierte Kabeleinführung dynaloX

Das patentierte Federdruck-System der dynaloX Kabeleinführung sorgt für eine permanente Vorspannung des Dichtsystems. Dadurch ist die ONE Spleissmuffe auch bei extremen Temperaturänderungen dauerhaft dicht und wartungsfrei.

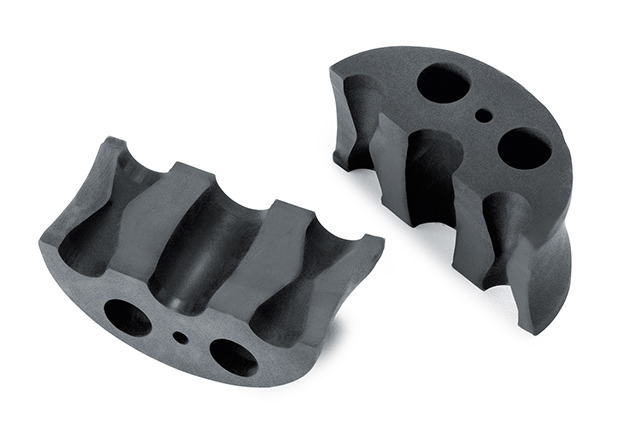

Patentiertes Dichtelement Xtight

Kabel bzw. Mikrorohre werden durch die spezielle X-Kontur des Xtight-Silikon-Dichtelementes sicher umschlossen. Zur Erleichterung der Montage wird das Kabel bereits nach dem Einziehen in der Kabeleinführung positioniert und kann nicht wieder zurückrutschen.

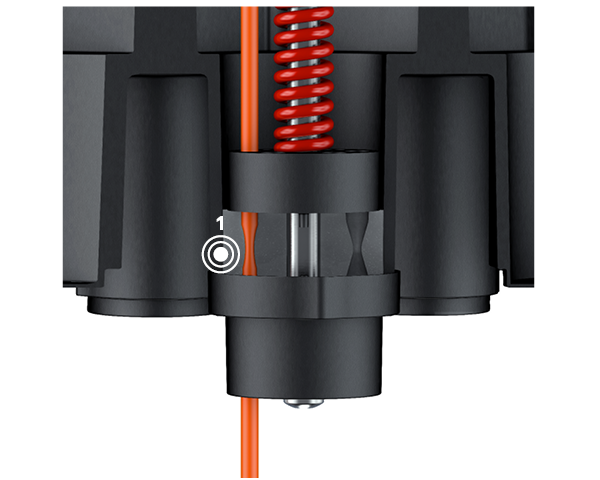

Patentierte Technologien: Funktionsweise

Das ausgeklügelte Dichtsystem der CCM ONE Spleissmuffe basiert auf der X-Kontur sowie der Kombination aus permanenter Vorspannung und den Materialeigenschaften des Dichtelements. Durch Anziehen der Schraube wird das Dichtelement verpresst. Ein Federdrucksystem sorgt für permanente Vorspannung. Dadurch ist eine zuverlässige, dauerhafte Abdichtung auch zwischen Kabeleinführung und Einlass-Port am Muffenboden gewährleistet.

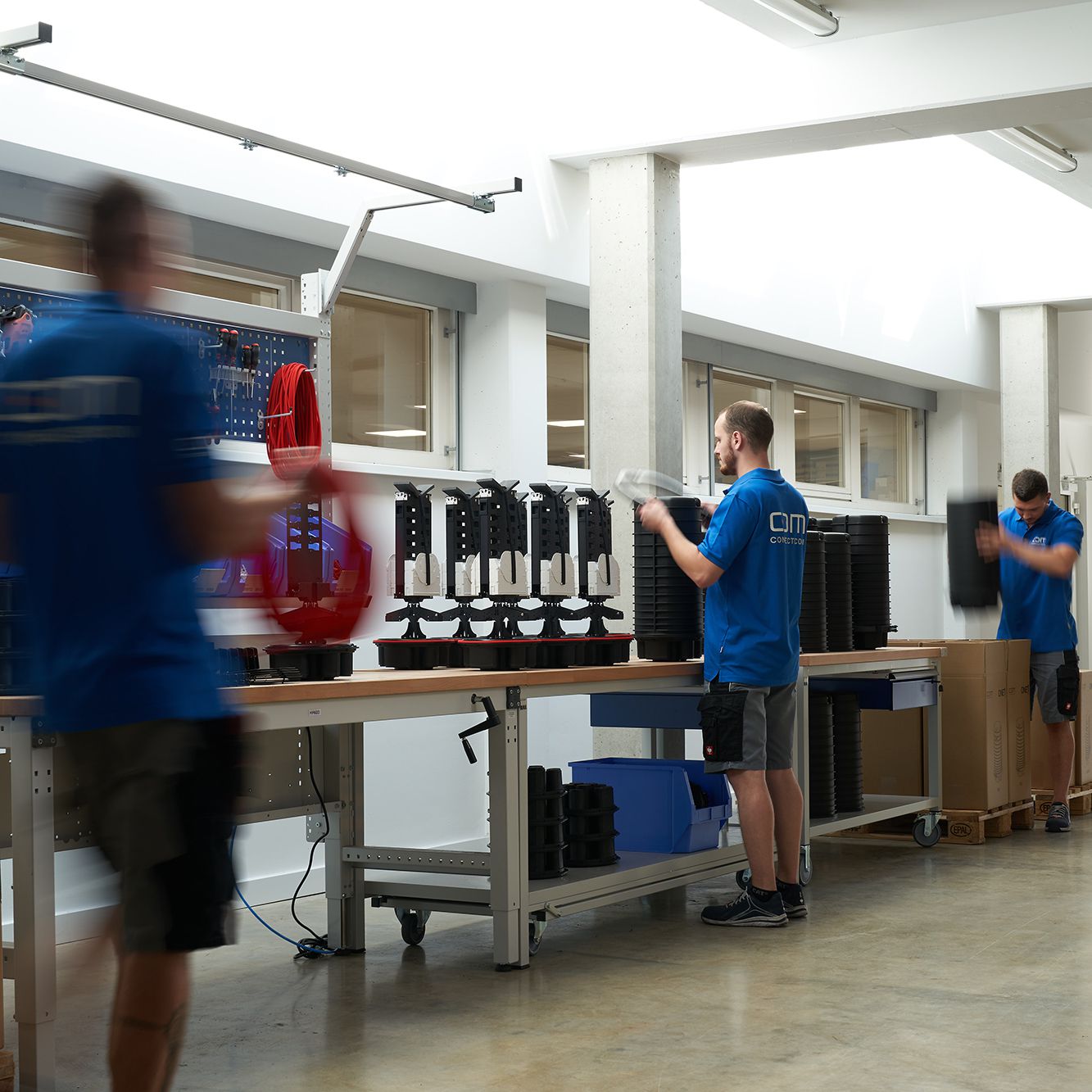

Entworfen in der Schweiz. Hergestellt in Deutschland.

Von der Entwicklung über die Produktion bis zur Qualitätsprüfung - wir haben die gesamte Wertschöpfungskette unserer LWL Muffen im Griff. Regionale, langjährige Lieferanten produzieren für uns die Bauteile, welche inhouse mit grösster Sorgfalt zusammengesetzt, montiert und abschliessend geprüft werden. Jede einzelne Spleissmuffe wird im Auslieferzustand einer Dichtigkeitsprüfung unterzogen. Hierbei wird die Muffe mit 0,4 Bar Druck gefüllt und über eine spezielle Messvorrichtung der Druck überwacht. Sollte Druck entweichen wird die Muffe ausgesondert.
