Ribbon Glasfaserkabel als Game Changer im Datacenter?

Bieten Ribbon Kabel einen Vorteil, was ist der Hauptnutzen und wo wird dies angewendet? In diesem Dokument betrachten wir die Technologie, den Nutzen und vergleichen sie mit herkömmlichen Technologien wie dem Spleissen oder vorkonfektionierten Varianten wie MTP im Datacenter.

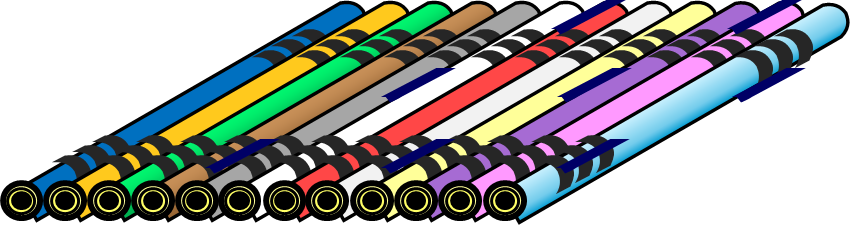

Mit Ribbonfasern können Kabel mit bis zu 6912Fasern konstruiert werden. Das Spleissen erfolgt ebenso mit einem speziellen Spleissgerät und das gesamte Faserbündel, mit 12 Fasern, kann auf einmal gespleisst werden.

Einsatzgebiet von der Ribbon Technologie

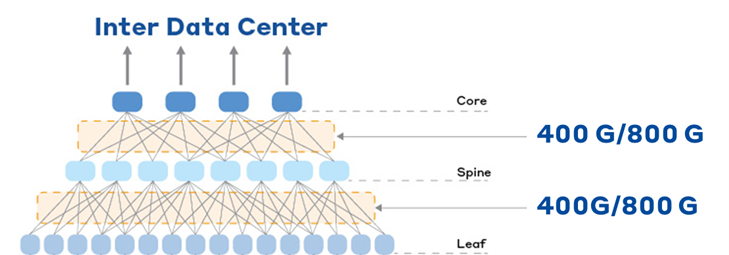

Die Ribbon Technologie findet man überall, wo ein grosser Faserbedarf verlangt wird und dies viele Spleissstellen zur Folge hat, welches in Datacentern oder in WAN (FTTH) Infrastrukturen zu finden ist.

Benchmark im Datacenter

In einem von uns realisierten Datacenterprojekt konnten wir die ersten Erfahrungen mit Ribbon sammeln. Daraus können wir nun den einen Vergleich machen, ob Einzelfaserspleissen, MTP vorkonfektioniert oder die neue Ribbon Technologie wirtschaftlicher ist. Im Vergleich werden aber nicht nur dir Kosten, sondern auch die technische Umsetzbarkeit in den verschiedenen Beriechen eines Datacenter aufgezeigt.

Eckdaten des Benchmarks

Projektdaten in einem Schweizer Datacenter Zonen Verbindung mit Singlemodefasern

• Kabellänge zwischen 40 und 200 m
• 17 Kabel à 288 Fasern = 4’896 Fasern
• 9792 Spleisspunkte = 812Ribbon Spleisse
• Fasertyp: Singlemode

Berechnete Aufwände

• Anreisekosten
• Kabel vorbereiten
• Spleissen
• Messen
• Kabel in Panel einführen
• Module einbauen, einstecken (MTP)

Abgrenzungen

• Aufwand Trunklängen ausmessen
• Einzug und Verlegen der Kabel
• Kleinmaterial

Benchmark Technologie Vorteile (Softfaktoren)

Jede Technologie hat grundlegende Vorteile und Einschränkungen.

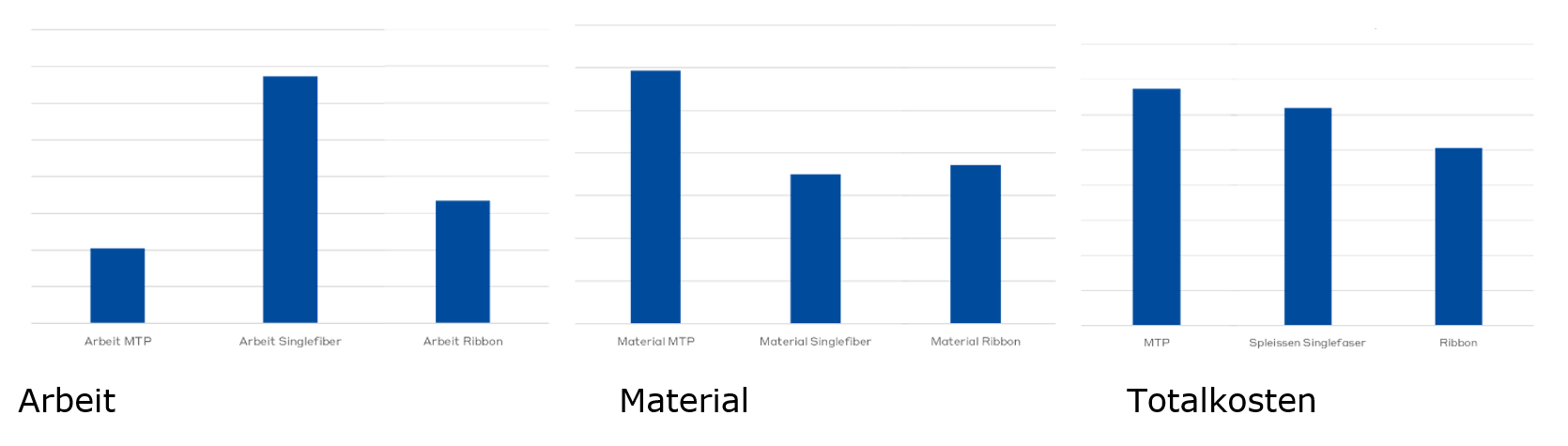

Benchmark Installation &  Material

Im Benchmark werden die Kostenverhältnisse von Arbeit, Material und der Totalkosten verglichen.

Fazit

In einem Datacenter, wie wir es realisiert haben, ist mit der Ribbonfaser ein Vorteil bei den Spleisszeiten zu finden und ist eine effizientere Lösung als mit herkömmlichen Bündeladerkabel. Bei Top of the Rack (ToR) Verkabelungen lohnt sich dies nicht und MTP ist die wirtschaftlichere Lösung, weil hier weniger Fasern zu spleissen sind und MTP Lösungen beim Nachrüsten mehr Sicherheit und Flexibilität bieten.

Zusammenfassend ergeben sich mit Ribbonkabel, in einem Datacenter, für die Zonenverbindung folgende Vorteile:

• Einfache Kabelverlegung
• Kompaktes Kabel mit trockenem Aufbau (einfache Kabelvorbereitung)
• 3x schneller im Spleissen und somit weniger Reisekosten und effizienter bei der Arbeit
• Hohe Packungsdichte wie bei MTP
