Spleiss-/Patch-Boxen für universelle LWL-Anwendungen

Spleiss- und Patch-Boxen

Auswahlhilfe Spleiss- und Patch-Boxen

	Spleissbox	OptoBOX	FO-Endbox EVI	AP 24	AP 36
Anwendung	Spleiss	Spleisspatch oder Patch/Patch	Spleisspatch oder Patch/Patch	Spleisspatch oder Patch/Patch	Spleisspatch oder Patch/Patch
Material	Kunststoff	Stahl	Stahl	Kunststoff	Stahl
Montage	Aufputz	Aufputz	Aufputz	Aufputz	Aufputz
Abmessung HxBxT in mm	250x175x75	221x120x87	320x156x50	240x160x120	445x125x205
Anzahl Ports/Fasern	96	12/24	12/24	12/24	36
Steckverbinder	-	SM, MM, E2000, SC, LC/D, ST	SM, MM, E2000, SC, LC/D	SM, MM, E2000, SC, LC/D	SM, E2000, weitere auf Anfrage
Eindringschutz	IP66	-	-	IP65	-
Einführungstyp	2xM20/M25, 2xM16/M20	4xM20, 1xM25	2xM20, 1xBürste	1xM20, 1xM25	-

Varianten

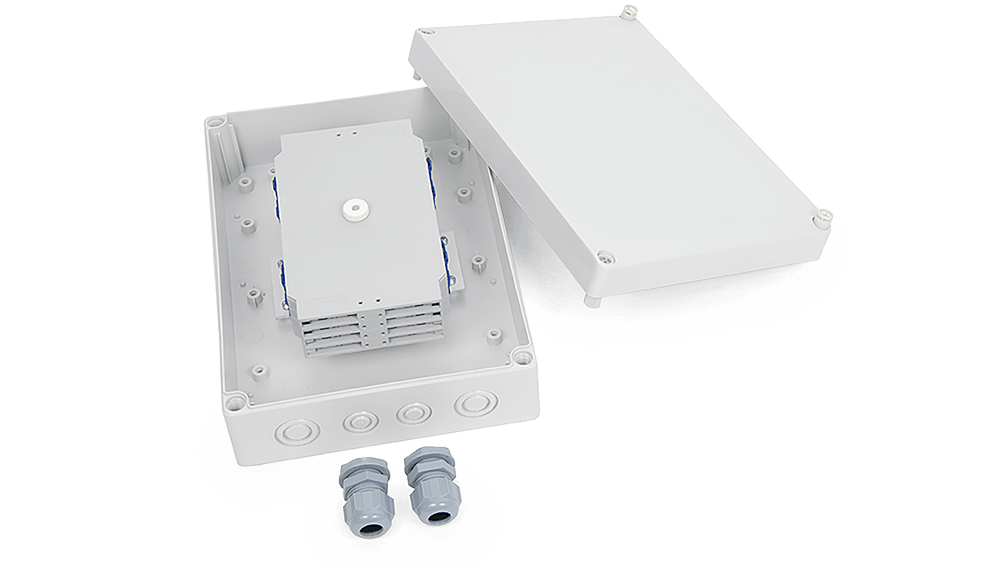

CCM Spleissbox
Beschreibung

Das robuste Gehäuse findet überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleisst werden müssen.

Eigenschaften

Material Gehäuse und Deckel Kunststoff Lichtgrau

Spleissbox bestückt mit 1-4 Kassetten

Max. 4 Kabeleinführungen möglich, 2xM20/M25 und 2xM16/M20

Eindringschutz: IP66

Lieferumfang inkl. 2 xM20 Kabelverschraubung

Produkte im Shop

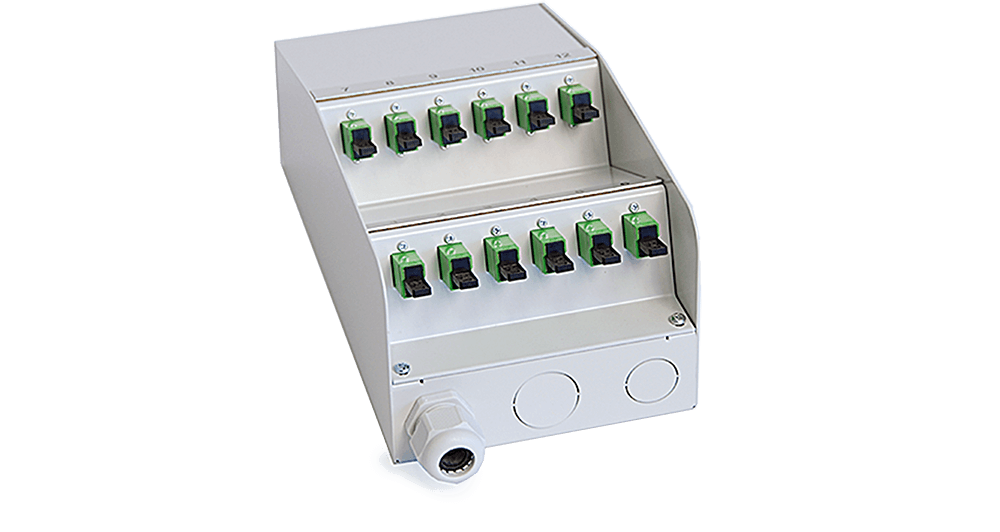

CCM OptoBOX und OptoBOX SpiderLINE
Beschreibung

Die OptoBOX ermöglicht das Aufschalten von Bündelader- und SpiderLINE-Kabel im Inhouse-Bereich. Die Box ist als Spleiss- oder als SpiderLINE-Version erhältlich.

Eigenschaften

Gehäuse und Deckel Stahl (RAL 7035)

Nummeriert 1-6 und 7-12 (optional mit Bezeichnungsstreifen)

Spleissbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleissschutz

SpiderLINE Box bestückt mit Kupplungen

Max. 5 Kabeleinführungen möglich, 4xM20 und 1 xM25

Lieferumfang inkl. 1 xM20 Kabelverschraubung

OptoBOX im Shop OptoBOX SpiderLINE im Shop

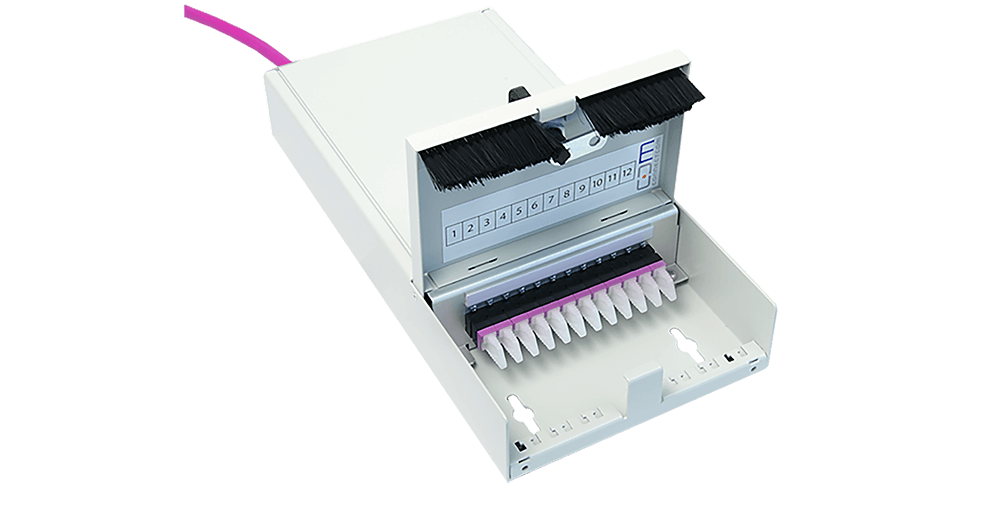

CCM FO-Endbox EVI und FO-Endbox EVI SpiderLINE
Beschreibung

Die FO-Endbox EVI Eignet sich für Anwendungen im Inhouse-Bereich. Die Box ist mit eingelegter Pigtailader spleissfertig vorbereitet. Die SpiderLINE Endbox ermöglicht das Aufschalten von vorkonfektioniertem LWL-Kabel.

Eigenschaften

Gehäuse und Deckel Stahlblech gepulvert (RAL 7035)

Mit Bezeichnungsstreifen (8x112.5mm)

Spleissbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleissschutz

Max. 2 Kabeleinführungen möglich, 1xM20

Geliefert inkl. 1 xM20 Kabelverschraubung

Spleiss- und Patchabteil separat abschliessbar

FO-Endbox EVI im Shop FO-Endbox EVI SpiderLINE im Shop

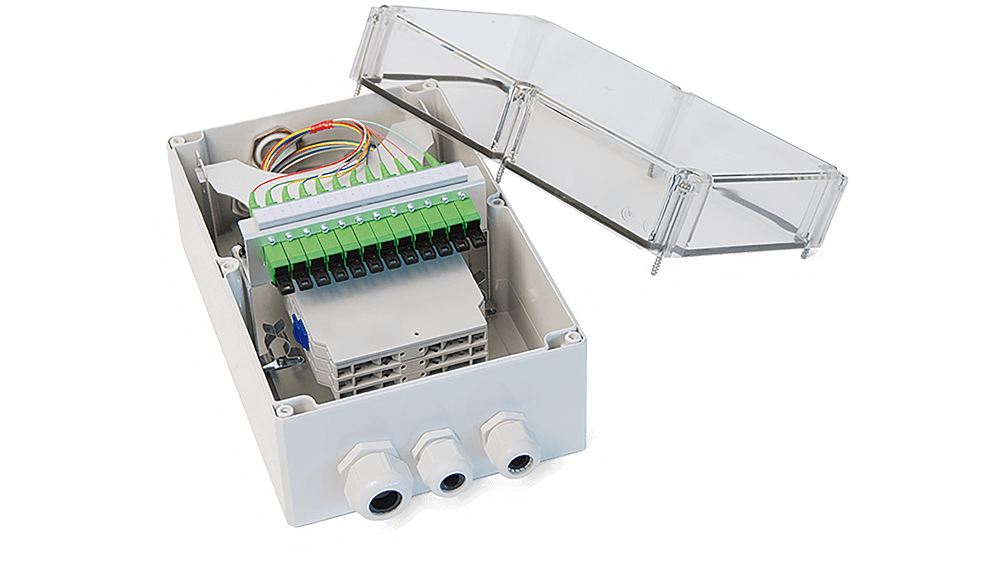

CCM AP 24 und AP 24 SpiderLINE
Beschreibung

Der Kabelendverteiler AP 24 ermöglicht das Aufschalten von Bündelader- und SpiderLINE-Kabel bis maximal 12 Anschlüsse. Die Patchungen sind innerhalb des robusten Kunststoffgehäuses gut geschützt. Die Box ist als Spleiss- oder als SpiderLINE-Version erhältlich.

Eigenschaften

Gehäuse und Deckel Kunststoff grau

Deckel Kunststoff transparent

Steckerplatte mit Bezeichnungsstreifen 11.5 x 112mm geschraubt

Spleissbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleissschutz

SpiderLINE Box bestückt mit Kupplungen

Max. 3 Kabeleinführungen möglich, 1 xM20 und 2 xM25

Lieferumfang inkl. 1 xM20 und 2 xM25 Kabelverschraubung

AP 24 im Shop AP 24 SpiderLINE im Shop
CCM AP 36 und AP 36 SpiderLINE
Beschreibung

Der Kabelendverteiler AP 36 ermöglicht das Aufschalten von Bündelader- und SpiderLINE-Kabel bis maximal 36 Anschlüsse. Die Patchungen sind innerhalb des robusten Stahlgehäuses gut geschützt. Die Box ist als Spleiss- oder als SpiderLINE-Version erhältlich.

Eigenschaften

Gehäuse Stahlverzinkt, pulverbeschichtet

Befestigung Aufputz

Bezeichnungsstreifen

Spleissbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleissschutz

SpiderLINE Box bestückt mit Kupplungen

AP 36 im Shop
