Art-Nr. 953201

Beschreibung

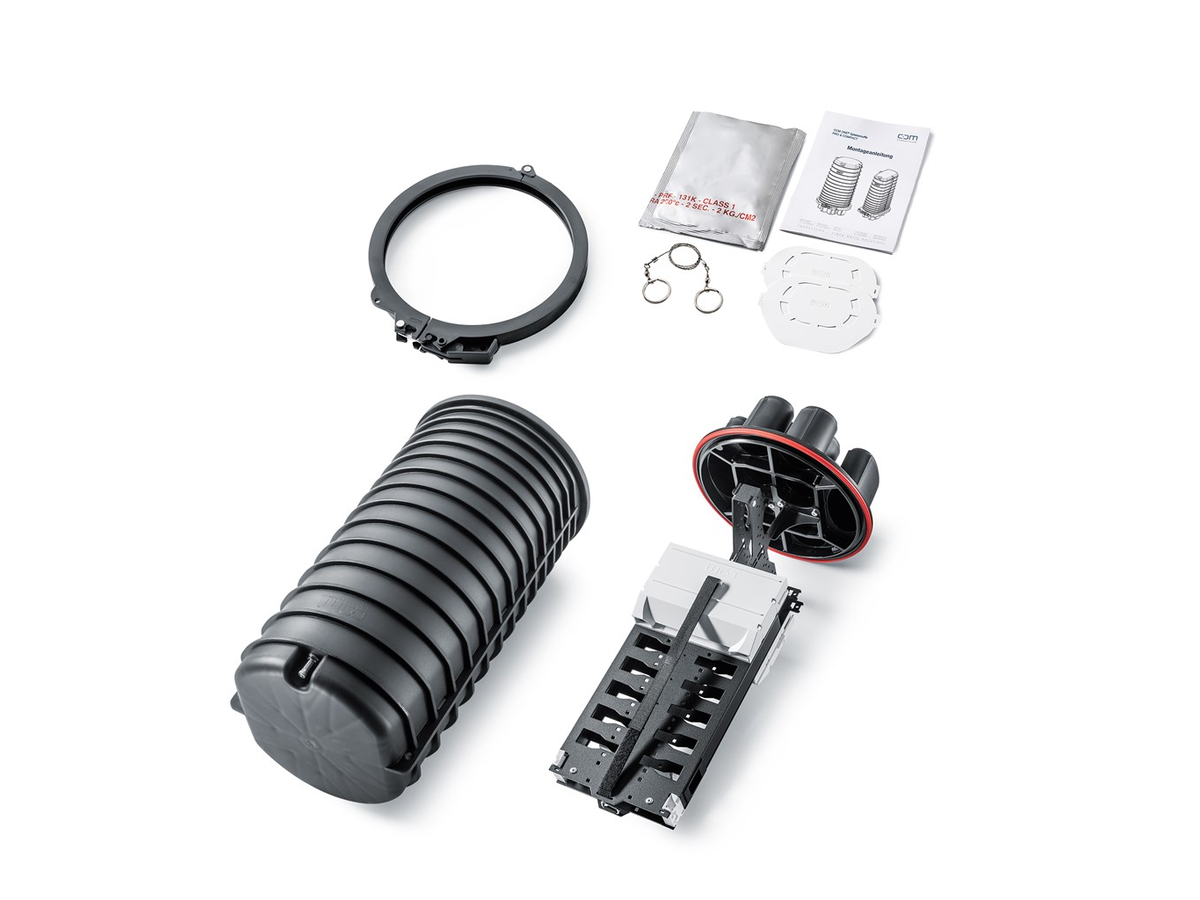

CCM ONE Spleissmuffe PRO (864)
für max. 864 Spleisse (Crimp/Schrumpf) in CARO
System Spleisskassetten
Abmessung: D 313 x 586 mm
geeignet für die Ablage von ungeschnittenen Bündel
für max. 2 Stk. CCM dynaloX Loop und 8 Stk. CCM
dynaloX oval Kabeleinführungen

Ausschreibungstext

Glasfaser Haubenmuffe rund als Verbindungs-, Abzweig- und Aufteilmuffe zum Spleissen von Glasfaserkabel, oberirdisch, im Erdreich, in Kabelschächten und am Mast für bis zu 864 Spleisse.

Muffensystem geprüft in Anlehnung an EN 50411-2-4, IP68 bei 5m Wassersäule, für Anwendungen von -30°C bis +60°C. Auf Torsion, Zugkräfte und Biegekräfte geprüftes Kabelabfangungssystem. Muffenboden mit zehn Ports für max. 100 Stk. LWL Kabel von 2-20mm, davon zwei Loop Ports. Passend für dynaloX Kabeleinführungen und/oder Schrumpfset, sowie Rohreinführungsset mit Leerrohren von 7mm bis 10mm. Für die Montage der Muffe sind keine Spezialwerkzeuge erforderlich. Externe Kabelabfangung mit Kabelabfangblech und Kabelschellen, interne Abfangung der Kabelseele und Glasroving. Muffenhaube mit Ventil; Profildichtung zum Abdichten der Haube mit dem Muffenboden austauschbar in der Farbe Rot, Spannring mit Zwangsentriegelungsfunktion zum einfachen Öffnen sowie Entnehmen des Spannringes. Einführung von ungeschnittenen Bündeladern als Loop. Vorbestückt mit CARO Mixer zur Aufnahme der Bündeladern; für bis zu 72 Stk. CARO Einzelfasermanagement Spleisskassetten mit Biegeradienbegrenzung ≥30mm, für Crimp- oder Schrumpfspleissschutz sowie als CARO Splitterkassetten mit unterschiedlichen Splittverhältnissen. Abmessung: max. 313x586mm (Ø x H)

Fabrikat: Connect Com; Typ: CCM ONE Spleissmuffe PRO; Art. 953201

Spezifikationen

Merkmale
Höhe 586 mm
Durchmesser 313 mm
Kabeldurchmesser 2 - 20 mm
Farbe schwarz
Kabeleinführung
  • 2x Loop
  • 8x oval
Kapazität
  • max. 12 CARO Spleissmodulsockel
  • max. 36 CARO Spleisskassetten Schrumpf 6x6
  • max. 72 CARO Spleisskassetten Crimp 6x12 bzw. Schrumpf 6x6
  • max. 864 Spleissungen
Material Kunststoff
Kompatibilität CARO-Kassettensystem
Schutzart IP 68

Downloads

Technisches Datenblatt

Installationsanleitung (9.8 MB)

Download

Visio Shapes (1.4 MB)

Download
